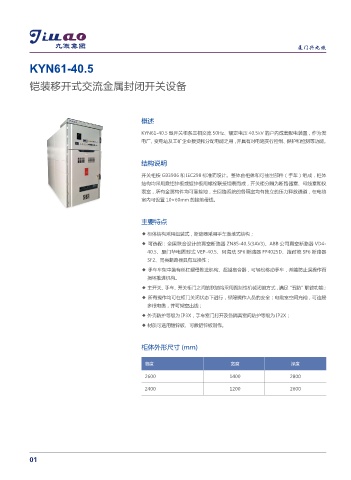

KYN61-40.5

铠装移开式交流金属封闭开关设备

概述

KYN61-40.5 型开关柜系三相交流 50Hz、额定电压 40.5kV 的户内成套配电装置，作为发
电厂、变电站及工矿企业接受和分配电能之用，并具有对电路实行控制、保护和检测等功能。

结构说明

开关柜按 GB3906 和 IEC298 标准而设计。整体由柜体和可抽出部件（手车）组成，柜体
结构均采用敷铝锌板或镀锌板用螺栓联接组装而成，开关柜分隔为断路器室、母线室和仪
表室，所有金属构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆
室内可设置 10×60mm 的接地母线。

主要特点

◆ 柜体结构采用组装式，断路器采用手车落地式结构；
◆ 可选配：全国联合设计的真空断路器 ZN85-40.5(3AV3)、ABB 公司真空断路器 VD4-
40.5、厦门华电固封式 VEP-40.5、阿海珐 SF6 断路器 FP4025D、施耐德 SF6 断路器
SF2、同类断路器具有互换性；
◆ 手车车架中装有丝杠螺母推进机构、超越离合器，可轻松移动手车，并能防止误操作而
损坏推进机构。
◆ 主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”联锁功能；
◆ 所有操作均可在柜门关闭状态下进行，保障操作人员的安全；电缆室空间充裕，可连接
多根电缆，并可架空出线；
◆ 外壳防护等级为 IP3X，手车室门打开及各隔离室间防护等级为 IP2X；
◆ 材质可选用镀锌板、可敷铝锌板制作。

柜体外形尺寸 (mm)

高度 宽度 深度
2600 1400 2800

2400 1200 2600
