Page 18 - 厦门兴九傲电气有限公司

九傲集团 厦门兴九傲

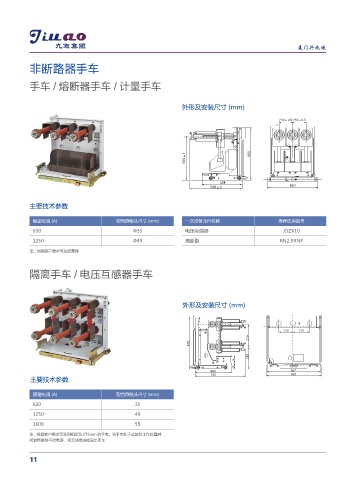

非断路器手车

手车 / 熔断器手车 / 计量手车

外形及安装尺寸 (mm)

d d

d

d

主要技术参数

额定电流 (A) 配合静触头尺寸 (mm) 一次设备元件名称 推荐选用型号
630 Φ35 电压互感器 JDZX10
1250 Φ49 熔断器 RN2.XRNP
注：根据客户要求可加避雷器

隔离手车 / 电压互感器手车

外形及安装尺寸 (mm)

主要技术参数

额定电流 (A) 配合静触头尺寸 (mm)
630 35
1250 49
1600 55

注：根据客户要求可采用相距为 275mm 的手车。当手车处于试验和工作位置时，
闭锁电磁铁不给电源，将无法推进或退出手车

11
