APF 模块化有源滤波器

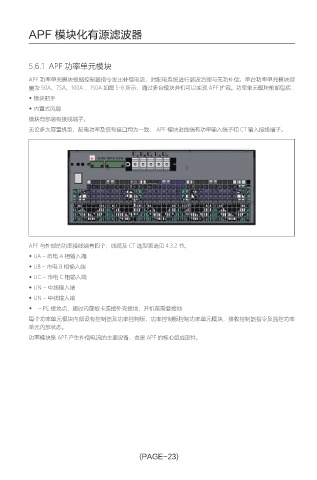

5.6.1 APF 功率单元模块
APF 功率单元模块根据控制器指令发出补偿电流，对配电系统进行谐波治理与无功补偿。单台功率单元模块容
量为 50A、75A、100A 、150A 如图 5-8 所示，通过多台模块并机可以实现 APF 扩容。功率单元模块前部包括：
◆ 模块把手
◆ 内置式风扇
模块背部装有接线端子。
无论多大容量机型，配电功率及信号接口均为一致； APF 模块进线端有功率输入端子和 CT 输入接线端子。

APF 与外部的功率接线端有四个，线缆及 CT 选型表请见 4.3.2 节。
◆ UA – 市电 A 相输入端
◆ UB – 市电 B 相输入端
◆ UC – 市电 C 相输入端
◆ UN – 中线输入端
◆ UN – 中线输入端
◆ – PE 接地点，通过内部板卡连接外壳接地，开机前需要接地
每个功率单元模块内部设有控制器及功率控制板，功率控制板控制功率单元模块，接收控制器指令及监控功率
单元内部状态。
功率模块是 APF 产生补偿电流的主要设备，也是 APF 的核心组成部件。

(PAGE-23)
