APF 模块化有源滤波器

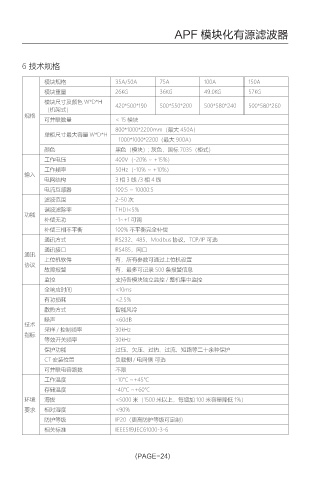

6 技术规格
模块规格 35A/50A 75A 100A 150A
模块重量 26KG 36KG 49.0KG 57KG
模块尺寸及颜色 W*D*H 420*500*190 500*550*200 500*580*240 500*580*260
（机架式）
规格
可并联数量 < 15 模块
800*1000*2200mm（最大 450A）
单柜尺寸最大容量 W*D*H
1000*1000*2200（最大 900A）
颜色 黑色（模块）; 灰色，国标 7035（柜式）
工作电压 400V（-20% ~ +15%）
工作频率 50Hz（-10% ~ +10%）
输入
电网结构 3相3线/3相4线
电流互感器 100:5 ~ 10000:5
滤波范围 2-50 次
谐波滤除率 THDI<5%
功能
补偿无功 -1~+1 可调
补偿三相不平衡 100% 不平衡完全补偿
通讯方式 RS232、485、Modbus 协议、TCP/IP 可选
通讯接口 RS485，网口
通讯
上位机软件 有，所有参数可通过上位机设置
协议
故障报警 有，最多可记录 500 条报警信息
监控 支持各模块独立监控 / 整机集中监控
全响应时间 <10ms
有功损耗 <2.5%
散热方式 智能风冷
噪声 <60dB
技术
采样 / 控制频率 30kHz
指标
等效开关频率 30kHz
保护功能 过压、欠压、过热、过流、短路等二十余种保护
CT 安装位置 负载侧 / 电网侧 可选
可并联电容路数 不限
工作温度 -10℃ ~+45℃
存储温度 -40℃ ~+60℃
环境 海拔 <5000 米（1500 米以上，每增加 100 米容量降低 1%）
要求 相对湿度 <90%
防护等级 IP20（更高防护等级可定制）
相关标准 IEEE519,IEC61000-3-6
