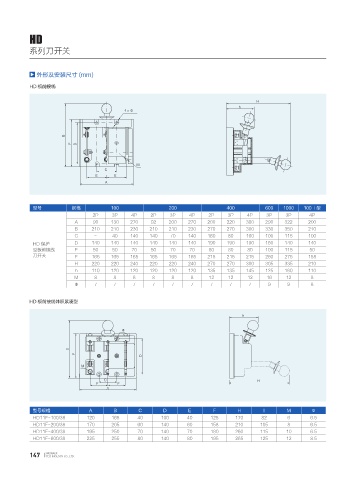

Page 156 - 维纳尔科技有限公司

HD

系列刀开关

外形及安装尺寸 (mm)

HD 板前接线

H
h
4×Φ

B
F D

M
C
E E
A

型号 规格 100 200 400 600 1000 100 I 型
2P 3P 4P 2P 3P 4P 2P 3P 4P 3P 3P 4P
A 90 130 270 92 200 270 200 220 300 290 322 200
B 210 210 230 210 210 230 270 270 300 330 350 210
C - 40 140 140 70 140 160 80 160 100 115 100
HD 保护 D 140 140 140 140 140 140 190 190 190 160 140 140
型板前接线 E 50 50 70 50 70 70 80 80 80 100 115 50
刀开关 F 165 165 165 165 165 165 215 215 215 260 275 158
H 220 220 240 220 220 240 270 270 300 305 335 210
h 110 120 120 120 120 120 135 135 145 125 160 110
M 8 8 8 8 8 8 12 12 12 16 12 8
Φ 7 7 7 7 7 7 7 7 7 9 9 8

HD 板前接线体积紧凑型

h

Φ

B
F
D
M

C H
E E
A

型号规格 A B C D E F H I M Φ
HD11F-100/38 120 165 40 100 40 125 170 82 6 6.5
HD11F-200/38 170 205 60 140 60 158 210 105 8 6.5
HD11F-400/38 195 250 70 140 70 180 260 115 10 6.5
HD11F-600/38 225 255 80 140 80 195 265 125 12 8.5
