WGL

隔离开关

外形及安装尺寸 (mm)

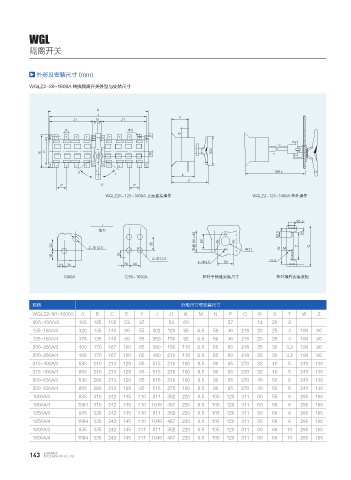

WGLZ2-80~1600A 转换隔离开关外型与安装尺寸

"
+
+ / + : 5

3 Ÿ9
4

# ,
.

ē Ē &
$
1 0 1

8(-; , _ " ₏䲎Ⱐᣑ᧹҈ 8(-; _ " ᴈโ᧹҈

*
ᩪ๓ .
᎟Ძ f
Ð Ð 8 . ; 2

Ð U
Ð

" _ " ᴈโ᝷ᳰᏓႵ㷱ᅦᄤ ᴈโ᧹҈Ⴕ㷱ᏁᲫ

规格 外形尺寸与安装尺寸
WGLZ2-80~1600A A B C E Y J J1 K M N P Q R S T W Z
80A-100A/4 165 125 102 53 37 54 60 27 14 20 2
125-160A/3 320 135 148 89 55 302 120 95 6.5 59 36 218 20 25 3 190 90
125-160A/4 378 135 148 89 55 359 150 95 6.5 59 36 218 20 25 3 190 90
200-250A/3 400 170 167 100 65 380 160 115 6.5 65 50 218 25 30 3.2 190 90
200-250A/4 498 170 167 100 65 480 210 115 6.5 65 50 218 25 30 3.2 190 90
315-400A/3 530 240 213 129 85 515 210 180 8.5 90 65 270 32 40 5 240 130
315-400A/4 650 240 213 129 85 515 270 180 8.5 90 65 270 32 40 5 240 130
500-630A/3 530 260 213 129 85 515 210 180 8.5 90 65 270 40 50 6 240 130
500-630A/4 650 260 213 129 85 515 270 180 8.5 90 65 270 40 50 6 240 130
1000A/3 835 310 242 145 110 811 352 220 8.5 105 120 311 60 55 8 280 180
1000A/4 1064 310 242 145 110 1045 467 220 8.5 105 120 311 60 55 8 280 180
1250A/3 835 335 242 145 110 811 352 220 8.5 105 120 311 80 68 8 280 180
1250A/4 1064 335 242 145 110 1045 467 220 8.5 105 120 311 80 68 8 280 180
1600A/3 835 335 242 145 111 811 352 220 8.5 105 120 311 80 68 10 280 180
1600A/4 1064 335 242 145 111 1045 467 220 8.5 105 120 311 80 68 10 280 180
