Page 150 - 维纳尔科技有限公司

WGL

隔离开关

外形及安装尺寸 (mm)

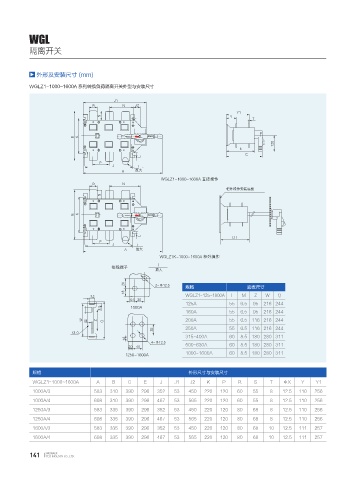

WGLZ1-1000~1600A 系列转换负荷隔离开关外型与安装尺寸

+
3 / +
:
4 :
5

# ,

&
$
-
1
+ *
" ᩪ๓
8(-; _ " Ⱐᣑ᧹҈
3 /
ᴈโ᧹҈Ⴕ㷱ᏁᲫ
4

# ,

-
%
1
+ *
" ᩪ๓
8(-; , _ " ᴈโ᧹҈
*
ᣑ㏫〛ၼ
ᩪ๓

Ÿ
规格 底板尺寸

WGLZ1-125~1600A I M Z W Q

125A 55 6.5 95 216 244
"
160A 55 6.5 95 216 244
8 . ; 2 200A 55 6.5 116 216 244
250A 55 6.5 116 216 244
U
315-400A 60 8.5 180 280 311

Ÿ
500-630A 60 8.5 180 280 311
_ " 1000-1600A 60 8.5 180 280 311

规格 外形尺寸与安装尺寸
WGLZ1-1000~1600A A B C E J J1 J2 K P R S T ΦX Y Y1
1000A/3 583 310 390 296 352 53 450 220 120 60 55 8 12.5 110 256
1000A/4 698 310 390 296 467 53 565 220 120 60 55 8 12.5 110 256
1250A/3 583 335 390 296 352 53 450 220 120 80 68 8 12.5 110 256
1250A/4 698 335 390 296 467 53 565 220 120 80 68 8 12.5 110 256
1600A/3 583 335 390 296 352 53 450 220 120 80 68 10 12.5 111 257
1600A/4 698 335 390 296 467 53 565 220 120 80 68 10 12.5 111 257

141 WEINAER
TECHNOLOGY CO., LTD.
