WGL

隔离开关

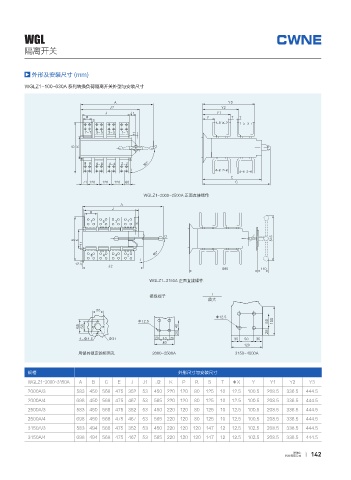

外形及安装尺寸 (mm)

WGLZ1-100~630A 系列转换负荷隔离开关外型与安装尺寸

" :
+ :
+ + :
3 : 5 5
4
ĉ ĉ

# , 0

c
* ĉ ĉ

&
$

8(-; _ " ₏䲎Ⱐᣑ᧹҈
"
+
3

4
0
# ,

c

*

+

8(-; " ₏䲎Ⱐᣑ᧹҈

ᣑ㏫〛ၼ *
ᩪ๓

Ð
Ð

Ð Ð

⩔䨭ڣ䨭჆⮰ᴈ䲎ႀ _ " _ "

规格 外形尺寸与安装尺寸
WGLZ1-2000~3150A A B C E J J1 J2 K P R S T ΦX Y Y1 Y2 Y3
2000A/3 583 450 568 475 352 53 450 220 120 80 125 10 12.5 100.5 208.5 336.5 444.5
2000A/4 698 450 568 475 467 53 565 220 120 80 125 10 12.5 100.5 208.5 336.5 444.5
2500A/3 583 450 568 475 352 53 450 220 120 80 125 10 12.5 100.5 208.5 336.5 444.5
2500A/4 698 450 568 475 467 53 565 220 120 80 125 10 12.5 100.5 208.5 336.5 444.5
3150A/3 583 494 568 475 352 53 450 220 120 120 147 12 12.5 102.5 208.5 338.5 444.5
3150A/4 698 494 568 475 467 53 565 220 120 120 147 12 12.5 102.5 208.5 338.5 444.5
