WGL

隔离开关

外形及安装尺寸 (mm)

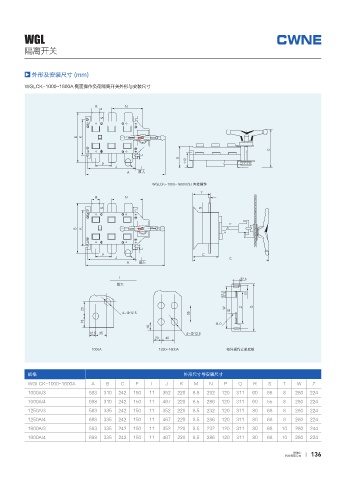

WGLCK-1000~1600A 侧面操作负荷隔离开关外形与安装尺寸

3 /

4

# ,

$
-
&
1
+ *
" ᩪ๓
8(-$, _ " + Ⱐᣑ᧹҈
:
3 / 5
4 4

# ,

-
1 &
+ * $
" ᩪ๓

*
ᩪ๓
.

8 . ; 2
Ð
U

Ð

" _ " ᴈโ᧹҈Ⴕ㷱ᏁᲫ

规格 外形尺寸与安装尺寸
WGLCK-1000~1600A A B C E L J K M N P Q R S T W Z
1000A/3 583 310 242 150 11 352 220 8.5 232 120 311 60 55 8 280 224
1000A/4 698 310 242 150 11 467 220 8.5 286 120 311 60 55 8 280 224
1250A/3 583 335 242 150 11 352 220 8.5 232 120 311 80 68 8 280 224
1250A/4 698 335 242 150 11 467 220 8.5 286 120 311 80 68 8 280 224
1600A/3 583 335 242 150 11 352 220 8.5 232 120 311 80 68 10 280 244
1600A/4 698 335 242 150 11 467 220 8.5 286 120 311 80 68 10 280 224
