WGL

隔离开关

外形及安装尺寸 (mm)

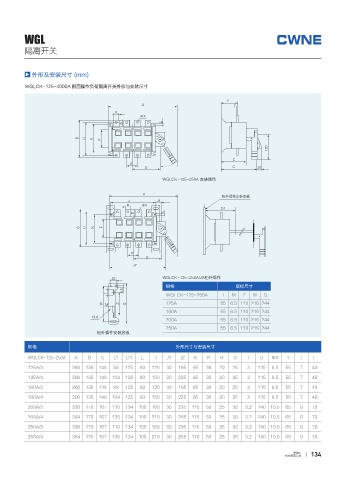

WGLCK-125~4000A 侧面操作负荷隔离开关外形与安装尺寸

:
" 5
3
Ÿ9
-
4

# 6 , '

&
1
% $
8(-$, _ " Ⱐᣑ᧹҈

"
ᴈโ᧹҈Ⴕ㷱ᏁᲫ
+ +
3 Ÿ9
%
-
4
# 6 , '

1
%
+

8(-$, _ " +,ᴈโ᧹҈
规格 底板尺寸

WGLCK-125~250A I M Z W Q
8 . ; 2 125A 55 6.5 110 216 244
160A 55 6.5 110 216 244
U
200A 55 6.5 110 216 244
250A 55 6.5 110 216 244
ᴈโ᧹҈Ⴕ㷱ᏁᲫ

规格 外形尺寸与安装尺寸
WGLCK-125~250A A B C D D1 E J J1 J2 K P R S T U ΦX Y l F
125A/3 266 135 148 89 125 89 120 30 195 95 36 20 25 3 115 8.5 55 7 49
125A/4 296 135 148 104 125 89 150 30 225 95 36 20 25 3 115 8.5 55 7 49

160A/3 266 135 148 89 125 89 120 30 195 95 36 20 25 3 115 8.5 55 7 49
160A/4 296 135 148 104 125 89 150 30 225 95 36 20 25 3 115 8.5 55 7 49
200A/3 336 170 167 110 134 100 160 30 235 115 50 25 30 3.2 140 10.5 65 9 79
200A/4 384 170 167 135 134 100 210 30 285 115 50 25 30 3.2 140 10.5 65 9 79
250A/3 336 170 167 110 134 100 160 30 235 115 50 25 30 3.2 140 10.5 65 9 79
250A/4 384 170 167 135 134 100 210 30 285 115 50 25 30 3.2 140 10.5 65 9 79
