隔离开关
外形及安装尺寸 (mm)

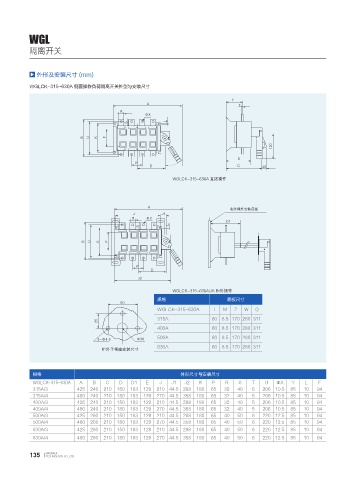

WGLCK-315~630A 侧面操作负荷隔离开关外型与安装尺寸
:
" 5
3
9
-
4
# 6 , '
&
1
% $
8(-$, _ " Ⱐᣑ᧹҈
"
ᴈโ᧹҈Ⴕ㷱ᏁᲫ
+ +
3 9
%
-
4
# 6 , '
1
%
+
8(-$, _ " +, ᴈโ᧹҈
规格 底板尺寸
WGLCK-315~630A I M Z W Q
315A 60 8.5 170 280 311
400A 60 8.5 170 280 311
500A 60 8.5 170 280 311
630A 60 8.5 170 280 311
ᴈโᳰᏓႵ㷱ᅦᄤ
规格 外形尺寸与安装尺寸
WGLCK-315~630A A B C D D1 E J J1 J2 K P R S T U ΦX Y L F
315A/3 425 240 210 150 163 129 210 44.5 298 180 65 32 40 5 206 10.5 85 10 94
315A/4 480 240 210 180 163 129 270 44.5 358 180 65 32 40 5 206 10.5 85 10 94
400A/3 425 240 210 150 163 129 210 44.5 298 180 65 32 40 5 206 10.5 85 10 94
400A/4 480 240 210 180 163 129 270 44.5 358 180 65 32 40 5 206 10.5 85 10 94
500A/3 425 260 210 150 163 129 210 44.5 298 180 65 40 50 6 220 12.5 85 10 94
500A/4 480 260 210 180 163 129 270 44.5 358 180 65 40 50 6 220 12.5 85 10 94
630A/3 425 260 210 150 163 129 210 44.5 298 180 65 40 50 6 220 12.5 85 10 94
630A/4 480 260 210 180 163 129 270 44.5 358 180 65 40 50 6 220 12.5 85 10 94
