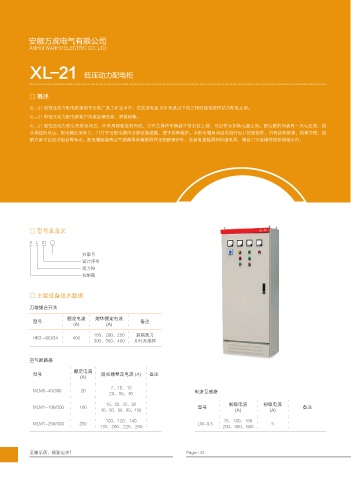

XL-21 低压动力配电柜
□ 概述
XL-21 型低压动力配电柜适用于发电厂及工矿企业中，在交流电压 500 伏及以下的三相四线系统作动力配电之用。
XL-21 型低压动力配电箱系户内装置墙安装，屏前检修。
XL-21 型低压动力配电柜系封闭式，外壳用钢板变制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指
示母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧凑，检修方便，线
路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。
□ 型号及含义
X L 21 □
方案号
设计序号
动力控
控制箱
□ 主要设备技术数据
刀熔组合开关
额定电流 熔体额定电流
型号 备注
(A) (A)
150、200、250 装隔离刀
HR3-400/34 400
300、350、400 片时无溶体
空气断路器
额定电流
型号 脱扣器整定电流 (A) 备注
(A)
7、10、15
MLM5-40/390 20 电流互感器
20、30、40
15、20、25、30 初级电流 初级电流
MLM1-100/300 100 型号 备注
40、50、60、80、100 (A) (A)
100、120、140 75、100、150
MLM1-250/300 250 LM-0.5 5
170、200、225、250 200、300、600
