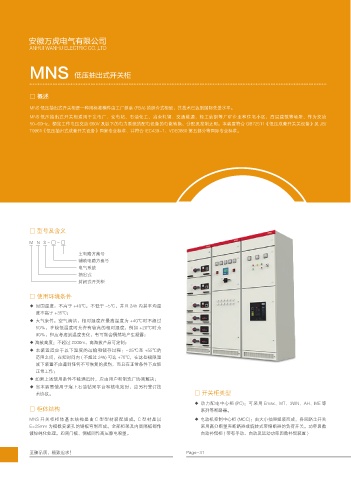

MNS 低压抽出式开关柜
□ 概述
MNS 低压抽出式开关柜是一种用标准模件由工厂组装 (FBA) 的组合式柜型，其技术已达到国际先进水平。
MNS 低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流
50~60Hz，额定工作电压交流 660V 及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合 GB72511《低压成套开关关设备》及 JB/
T9961《低压抽出式成套开关设备》国家专业标准、并符合 IEC439-1、VDE0660 第五部分等国际专业标准。
□ 型号及含义
M N S - □ - □
主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜
□ 使用环境条件
◆ 周围温度：不高于 +40℃，不低于 -5℃，并且 24h 内其平均温
度不高于 +35℃；
◆ 大气条件：空气清洁，相对湿度在最高温度为 +40℃时不超过
50％，在较低温度时允许有较高的相对湿度，例如 +20℃时为
90％，但应考虑到温度变化，有可能会偶然地产生凝露；
◆ 海拔高度：不超过 2000m，高海拔产品可定制；
◆ 本装置适应于以下温度的运输和储存过程：-25℃至 +55℃的
范围之间，在短时间内 ( 不超过 24h) 可达 +70℃，在这些极限温
度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能
正常工作；
◆ 如果上述使用条件不能满足时，应由用户和制造厂协商解决；
◆ 当本装置使用于海上石油钻采平台和核电站时，应另行签订技
术协议。 □ 开关柜类型
◆ 动力配电中心柜 (PC)：可采用 Emax、MT、3WN、AH、ME 等
□ 柜体结构 系列等断路器。
MNS 开关柜柜体基本结构是由 C 型型材装配组成。C 型材是以 ◆ 电动机控制中心柜 (MCC)：由大小抽屉组装而成，各回路主开关
E=25mm 为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作 采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数
镀锌纯化处理。四周门板，侧板则作高压静电喷塑。 自动补偿柜 ( 带有手动、自动及远动功率因数补偿装置 )
