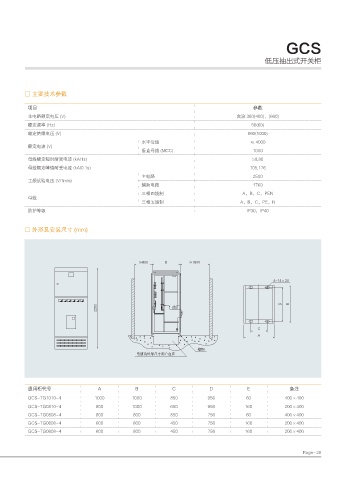

GCS
低压抽出式开关柜
□ 主要技术参数
项目 参数
主电路额定电压 (V) 交流 380(400)、(660)
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
水平母线 ≤ 4000
额定电流 (V)
垂直母线 (MCC) 1000
母线额定短时耐受电流 (kA/1s) 50,80
母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压 (V/1min)
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40
□ 外形及安装尺寸 (mm)
Ō # Ō
f
% #
$
"
Ἡ䧎
⩡㐲⇋โᒎᅦᄤ⩔ᝣ㜖
通用柜代号 A B C D E 备注
GCS-TG1010-4 1000 1000 850 956 60 400×400
GCS-TG0810-4 800 1000 650 956 160 200×400
GCS-TG0808-4 800 800 850 756 60 400×400
GCS-TG0608-4 600 800 450 756 160 200×400
GCS-TG0608-4 600 800 450 756 160 200×400
