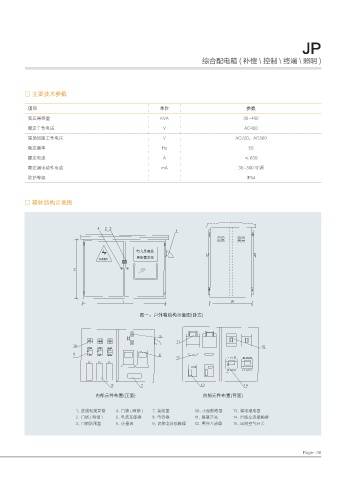

综合配电箱 ( 补偿 \ 控制 \ 终端 \ 照明 )

□ 主要技术参数

项目 单位 参数
变压器容量 KVA 30~400
额定工作电压 V AC400
辅助回路工作电压 V AC220，AC380
额定频率 Hz 50
额定电流 A ≤ 630

额定漏电动作电流 mA 30~300 可调
防护等级 IP54

□ 箱体结构示意图

⩡߇᭛ੲ৭
⩔⩡䰬ϐ䧝
ᰵ◥࢝䮕
)

- 8

ప̬喝ᝣโポ㏿Ჰ⹦ᘻప ࢓ᐻ

ڱ䘔ٯТጯ㒚 ₏䲎 ڱ䘔ٯТጯ㒚 㗸䲎

1、进线电缆穿管 4、门锁 ( 暗锁 ) 7、接线盒 10、小型断路器 13、漏电继电器
2、门锁 ( 明锁 ) 5、电流互感器 8、电容器 11、隔离开关 14、出线交流接触器
3、门锁防雨盒 6、计量表 9、切换电容接触器 12、零序互感器 15、出线空气开关
