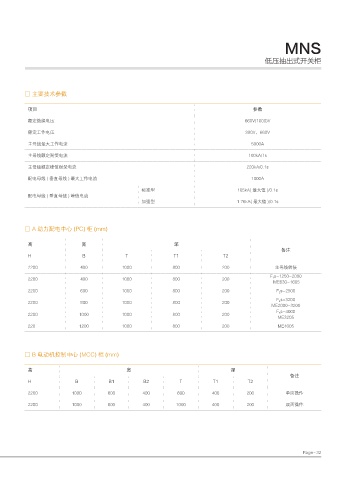

P. 37
MNS
低压抽出式开关柜
□ 主要技术参数
项目 参数
额定绝缘电压 660V(1000)V
额定工作电压 380V、660V
主母线最大工作电流 5000A
主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/0.1s
配电母线 ( 垂直母线 ) 最大工作电流 1000A
标准型 105kA( 最大值 )/0.1s
配电母线 ( 垂直母线 ) 峰值电流
加强型 1 76kA( 最大值 )/0.1s
□ A 动力配电中心 (PC) 柜 (mm)
高 宽 深
备注
H B T T1 T2
2200 400 1000 800 200 主母线转接
F 1 s-1250-2000
2200 400 1000 800 200
ME630-1605
2200 600 1000 800 200 F 2 s-2500
F 4 s-3200
2200 800 1000 800 200
ME2000-3200
F 5 s-4000
2200 1000 1000 800 200
ME3205
220 1200 1000 800 200 ME4005
□ B 电动机控制中心 (MCC) 柜 (mm)
高 宽 深
备注
H B B1 B2 T T1 T2
2200 1000 600 400 600 400 200 单面操作
2200 1000 600 400 1000 400 200 双面操作
Page- 32
