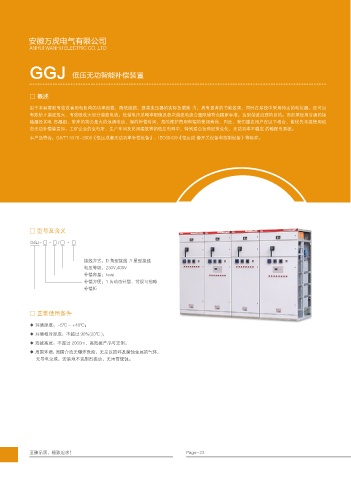

P. 28
GGJ 低压无功智能补偿装置
□ 概述
由于本装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能 力，具有显著的节能效果，同时在系统中采用特定的电抗器，还可以
有效防止谐波放大、有效吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。而如果使用普通的接
触器投切电 容器组，带来的将会是大的浪涌电流，慢的补偿时间、高的维护费用和短的使用寿命，因此，我们建议用户在以下场合，能优先考虑使用动
态无功补偿装置如：工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定 的输配电系统。
本产品符合：G8/T1 5576-2008《低压成套无功功率补偿设备》、IEC60439《低压成 套开关设备和控制设备》等标准。
□ 型号及含义
GGJ- □ - □ / □ · □
接线方式：D 角型接线 ,Y 星型接线
电压等级：230V,400V
补偿容量：kvar
补偿方便：1 为动态补偿、常规可省略
补偿柜
□ 正常使用条件
◆ 环境温度：-5℃ ~ +40℃；
◆ 环境相对湿度：不超过 90%(20℃ )；
◆ 海拔高度：不超过 2000m，高海拔产品可定制；
◆ 周围环境：周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，
无导电尘埃，安装地不宜剧烈振动，无雨雪侵蚀。
至臻品质，极致追求！ Page- 23
