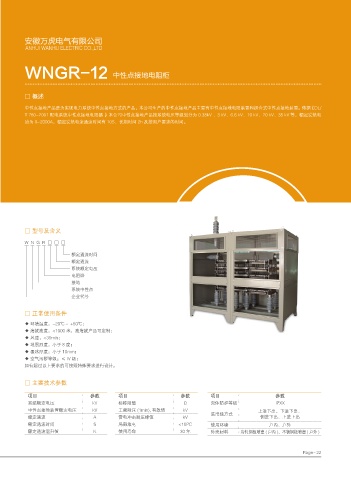

Page 27 - 安徽万虎电气有限公司

WNGR-12 中性点接地电阻柜

□ 概述

中性点接地产品是为实现电力系统中性点接地方式的产品，本公司生产的中性点接地产品主要有中性点接地电阻装置和组合式中性点接地装置。依据《DL/
T 780-2001 配电系统中性点接地电阻器 》本公司中性点接地产品按系统电压等级划分为 0.38kV 、3 kV、6.6 kV、10 kV、20 kV、35 kV 等，额定发热电
流为 0~2000A，额定发热电流通流时间有 10S、长期时间 2h 及按用户要求的时间。

□ 型号及含义

W N G R □ □ □
额定通流时间
额定通流
系统额定电压
电阻器
接地
系统中性点
企业代号

□ 正常使用条件
◆ 环境温度：-20℃～ +50℃；
◆ 海拔高度：<1000 米，高海拔产品可定制；
◆ 风速：<35m/s；
◆ 地震烈度：小于 8 度；
◆ 覆冰厚度：小于 10mm；
◆ 空气污秽等级：≤ IV 级；
如有超过以上要求的可按照特殊要求进行设计。

□ 主要技术参数
项目 参数 项目 参数 项目 参数
系统额定电压 kV 标称阻值 Ω 壳体防护等级 IPXX
中性点接地装置额定电压 kV 工频耐压 (1min), 有效值 kV 上进下出、下进下出、
进出线方式
额定通流 A 雷电冲击耐压峰值 kV 侧进下出、上进上出
额定通流时间 S 局部放电 <10PC 使用环境 户内、户外
额定通流温升值 K 使用寿命 30 年 外壳材料 冷轧钢板喷塑 ( 户内 )、不锈钢板喷塑 ( 户外 )
