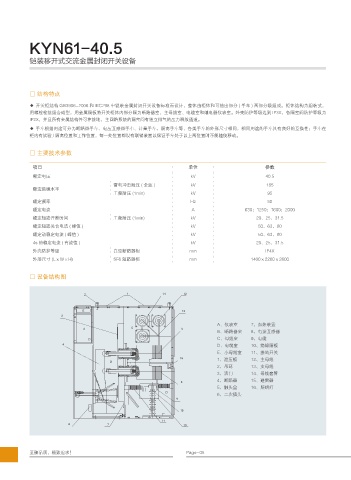

KYN61-40.5

铠装移开式交流金属封闭开关设备

□ 结构特点
◆ 开关柜结构 GB3906-2006 和 IEC298 中铠装金属封闭开关设备标准而设计，整体由柜体和可抽出部分 ( 手车 ) 两部分级组成。柜体结构为组装式，
用螺栓栓接组合成型，用金属隔板将开关柜体内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到 IP3X，各隔室间防护等级为
IP2X，并且所有金属结构件可靠接地，主回路系统的隔室间有独立排气的压力释放通道。
◆ 手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等，各类手车的外形尺寸相同，相同用途的手车具有良好的互换性；手车在
柜内有试验 / 隔离位置和工作位置，每一处位置都设有联锁装置以保证手车处于以上两位置时不能随便移动。

□ 主要技术参数

项目 单位 参数
额定电压 kV 40.5
雷电冲击耐压 ( 全波 ) kV 185
额定绝缘水平
工频耐压 (1min) kV 95
额定频率 Hz 50
额定电流 A 630；1250；1600；2000
额定短路开断时间 工频耐压 (1min) kV 20、25、31.5
额定短路关合电流 ( 峰值 ) kV 50、63、80
额定动稳定电流 ( 峰值 ) kV 50、63、80
4s 热稳定电流 ( 有效值 ) kV 20、25、31.5
外壳防护等级 真空断路器柜 mm IP4X
外形尺寸 (L×W×H) SF6 短路器柜 mm 1400×2200×2600

□ 设备结构图

'

A、仪表室 7、加热装置
# %
B、断路器室 8、电流互感器
C、母线室 9、电缆
D、电缆室 10、绝缘隔板
E、小母线室 11、接地开关
1、泄压板 12、主母线
$
2、吊环 13、支母线
3、活门 14、母线套管
4、断路器 15、避雷器

5、触头盒 16、照明灯
&
6、二次插头
