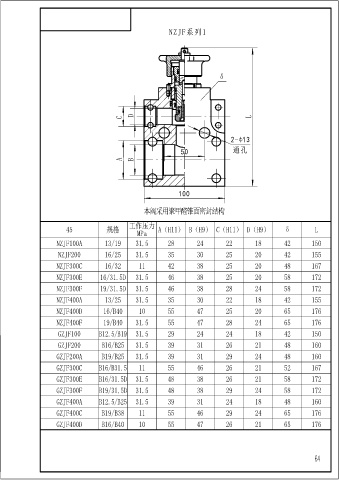

NZJF系列1

δ

C D L

2- 13
50 通孔
A B

100

本阀采用聚甲醛锥面密封结构

45 规格 工作压力 A（H11） B（H9） C（H11） D（H9） δ L
MPa
NZJF100A 13/19 31.5 28 24 22 18 42 150

NZJF200 16/25 31.5 35 30 25 20 42 155
NZJF300C 16/32 11 42 38 25 20 48 167

NZJF300E 16/31.5D 31.5 46 38 25 20 58 172
NZJF300F 19/31.5D 31.5 46 38 28 24 58 172

NZJF400A 13/25 31.5 35 30 22 18 42 155
NZJF400D 16/B40 10 55 47 25 20 65 176

NZJF400F 19/B40 31.5 55 47 28 24 65 176
