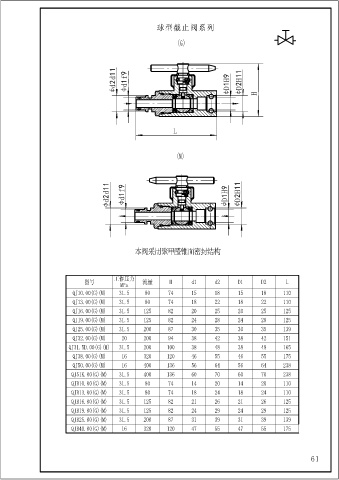

球型截止阀系列
(G)
d2d11 d1f9 D1H9 D2H11
H
L
(M)
d2d11 d1f9 D1H9 D2H11
本阀采用聚甲醛锥面密封结构
工作压力
图号 流量 H d1 d2 D1 D2 L
MPa
QJ10.00(G)(M) 31.5 80 74 15 18 15 18 110
QJ13.00(G)(M) 31.5 80 74 18 22 18 22 110
QJ16.00(G)(M) 31.5 125 82 20 25 20 25 125
QJ19.00(G)(M) 31.5 125 82 24 28 24 28 125
QJ25.00(G)(M) 31.5 200 87 30 35 30 35 139
QJ32.00(G)(M) 20 200 94 38 42 38 42 151
QJ31.5D.00(G)(M) 31.5 200 100 38 48 38 48 165
QJ38.00(G)(M) 16 320 120 46 55 46 55 175
QJ50.00(G)(M) 16 400 136 56 64 56 64 238
QJ51K.00(G)(M) 31.5 400 136 60 70 60 70 238
QJB10.00(G)(M) 31.5 80 74 14 20 14 20 110
QJB13.00(G)(M) 31.5 80 74 18 24 18 24 110
QJB16.00(G)(M) 31.5 125 82 21 26 21 26 125
QJB19.00(G)(M) 31.5 125 82 24 29 24 29 125
QJB25.00(G)(M) 31.5 200 87 31 39 31 39 139
QJB40.00(G)(M) 16 320 120 47 55 47 55 175
61
