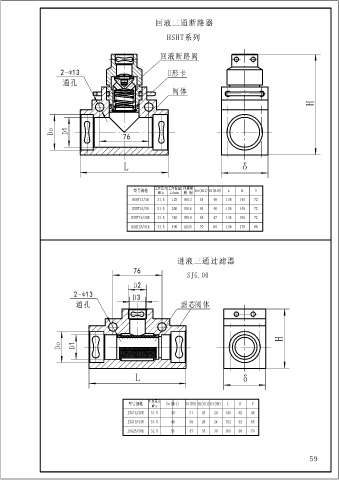

回液三通断路器
HSHT系列
回液断路阀
2- 13 U形卡
通孔
阀体
H
Do D1
76
L δ
工作压力 工作流量 回液断
型号规格 MPa L/min 路 阀 Do(H11) D1(H10) L H δ
HSHT13/38 31.5 125 HD13 55 46 136 145 72
HSHT16/38 31.5 200 HD16 55 46 136 145 72
HSHT19/38K 31.5 350 HD19 55 47 136 155 72
HSHT25/51K 31.5 400 HD25 70 60 136 170 86
进液三通过滤器
76
SJG.00
D2
2- 13 D3
通孔 滤芯
阀体
H
Do D1
L δ
工作压力
型号规格 MPa Do(H11) D1(H9) D2(H11) D3(H9) L H δ
JSG16/25K 31.5 39 31 25 20 145 82 48
JSG19/32K 31.5 48 38 28 24 152 92 65
JSG25/38K 31.5 55 47 35 30 165 98 70
