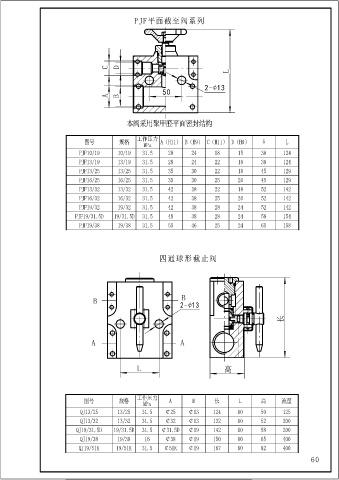

PJF平面截至阀系列

C D
L

2- 13
50
A B

本阀采用聚甲醛平面密封结构

工作压力
图号 规格 A（H11） B（H9） C（H11） D（H9） δ L
MPa
PJF10/19 10/19 31.5 28 24 18 15 38 124
PJF13/19 13/19 31.5 28 24 22 18 38 124
PJF13/25 13/25 31.5 35 30 22 18 45 129
PJF16/25 16/25 31.5 35 30 25 20 45 129
PJF13/32 13/32 31.5 42 38 22 18 52 142
PJF16/32 16/32 31.5 42 38 25 20 52 142
PJF19/32 19/32 31.5 42 38 28 24 52 142
PJF19/31.5D 19/31.5D 31.5 48 38 28 24 58 154
PJF19/38 19/38 31.5 55 46 25 24 65 158

四通球形截止阀

B B
2- 13

长

A A

L 高

图号 规格 工作压力 A B 长 L 高 流量
MPa
QJ13/25 13/25 31.5 ￠25 ￠13 124 60 50 125
QJ13/32 13/32 31.5 ￠32 ￠13 132 60 52 200
QJ19/31.5D 19/31.5D 31.5 ￠31.5D ￠19 142 60 58 200
QJ19/38 19/38 16 ￠38 ￠19 150 60 65 400
QJ19/51K 19/51K 31.5 ￠51K ￠19 167 60 82 400
60
