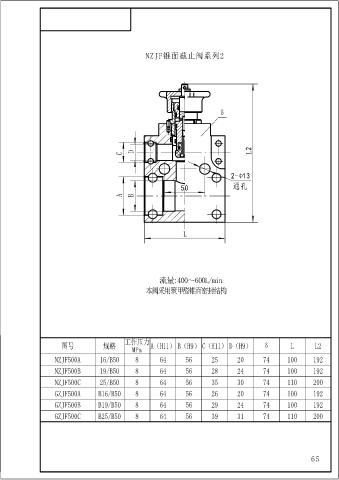

NZJF锥面截止阀系列2
δ
C D L2
2- 13
50 通孔
A B
L
流量:400～600L/min
本阀采用聚甲醛锥面密封结构
工作压力
图号 规格 A（H11） B（H9） C（H11） D（H9） δ L L2
MPa
NZJF500A 16/B50 8 64 56 25 20 74 100 192
NZJF500B 19/B50 8 64 56 28 24 74 100 192
NZJF500C 25/B50 8 64 56 35 30 74 110 200
GZJF500A B16/B50 8 64 56 26 20 74 100 192
GZJF500B B19/B50 8 64 56 29 24 74 100 192
GZJF500C B25/B50 8 64 56 39 31 74 110 200
