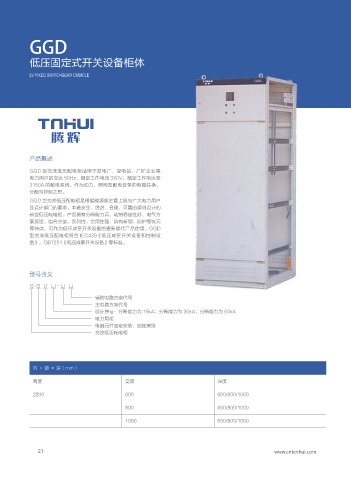

GGD

低压固定式开关设备柜体

LV FIXED SWITCHGEAR CUBICLE

产品概述

GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等
电力用户的交流 50Hz，额定工作电压 380V，额定工作电流至
3150A 的配电系统，作为动力、照明及配电设备的电能转换、
分配与控制之用。
GGD 型交流低压配电柜是根据能源部主管上级与广大电力用户
及设计部门的要求，本着安全、经济、合理、可靠的原则设计的
新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方
案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高
等特点，可作为低压成套开关设备的更新换代产品使用。GGD
型交流低压配电柜符合 IEC439《低压成套开关设备和控制设
备》，GB7251《低压成套开关设备》等标准。

型号含义

G G D □ - □ □
辅助电路方案代号
主电路方案代号
设计序号：分断能力为 15kA；分断能力为 30kA；分断能力为 50kA
电力用柜
电器元件固定安装、固定接线
交流低压配电柜

高 × 宽 × 深（mm）

高度 宽度 深度

2200 600 600/800/1000

800 600/800/1000

1000 600/800/1000
