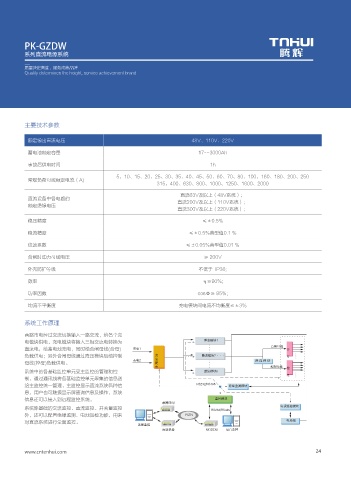

PK-GZDW
系列直流电源系统

质量决定高度，服务成就品牌
Quality determines the height, service achievement brand

主要技术参数

额定输出直流电压 48V、110V、220V
蓄电池额定容量 17--3000Ah

事故后供电时间 1h
5、10、15、20、25、30、35、40、45、50、60、70、80、100、160、180、200、250
常规负荷母线额定电流（A)
315、400、630、800、1000、1250、1600、2000
直流63V及以上（48V系统）；
直流设备中各电路的
直流200V及以上（110V系统）；
额定绝缘电压
直流300V及以上（220V系统）；
稳压精度 ≤±0.5%

稳流精度 ≤±0.5%典型值0.1 %
纹波系数 ≤±0.05%典型值0.01 %

合闸时动力母线电压 ≥ 200V
外壳防护等级 不低于 IP30;

效率 η≥90%;
功率因数 cosΦ≥ 95%;

均流不平衡度 充电模块间电流不均衡度≤±3%

系统工作原理
两路市电经过交流切换输入一路交流，给各个充
电模块供电。充电模块将输入三相交流电转换为 整流模块1 合
合闸母线
直流电，给蓄电池充电，同时给合闸母线(合母) 市电1 交 母
流
负载供电；另外合闸母线通过降压模块后给控制 配 整流模块2···
市电2 电 降 压 模 块
母线(控母)负载供电。 控
控制母线 母
系统中的各基础监控单元受主监控的管理和控 整流模块n
制，通过通讯线将各基础监控单元采集的信息送
给主监控统一管理。主监控显示直流系统各种信 RS232/RS485 绝缘监测模块
息，用户也可触摸显示屏查询信息及操作，系统
信息还可以接入到远程监控系统。 监控模块
故障回叫
系统除基础的交流监控、直流监控、开关量监控 RS232/RS485 电视巡检模块
外，还可以配置绝缘监测、电池巡检功能，用来 PSTN
对直流系统进行全面监控。 电池组
远程监控
自动巡检 MODEM 后台监控
