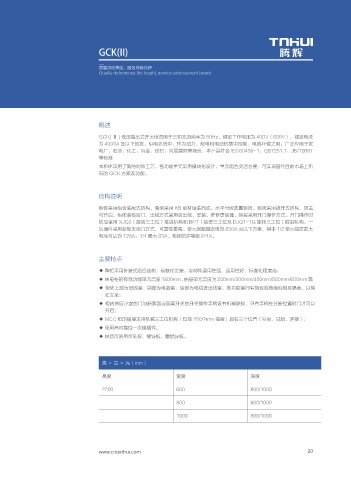

GCK(II)
质量决定高度，服务成就品牌
Quality determines the height, service achievement brand
概述
GCK( Ⅱ ) 低压抽出式开关柜适用于三相交流频率为 50Hz，额定工作电压为 400V（690V），额定电流
为 4000A 及以下的发、供电系统中，作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发
电厂、石油、化工、冶金、纺织、高层建筑等场所，本产品符合 IEC60439-1、GB7251.1、JB/T9661
等标准
本柜体采用了新的制造工艺，各功能单元采用模块化设计，单元组合灵活方便，可实现替代目前市场上所
有的 GCK 方案及功能。
结构说明
柜体采用组合装配式结构，骨架采用 KB 型材组装而成。水平母线放置柜顶，柜顶采用敞开式结构，顶盖
可开启，柜体装有后门，出线方式采用后出线，安装、维修更便捷。抽屉采用开门操作方式。开门操作时
抽屉采用 XJG3（旋转三工位）推进机构和 BPT（拨把三工位及 DJG1-1G 旋转三工位）推进机构。一
次插件采用新型无活门方式，可靠性更高。单元回路额定电流 630A 及以下方案，其中 1/2 单元抽屉最大
电流可达到 125A，1/4 最大 63A。柜体防护等级 IP4X。
主要特点
◆ 整柜采用拼装式组合结构，模数化安装。零部件通用性强、适用性好、标准化程度高；
◆ 抽屉柜的有效功能单元高度 1800mm，抽屉单元高度为 200mm/300mm/400mm/500mm/600mm 等；
◆ 柜体上部为母线室、前部为电器室、后部为电缆进出线室，各功能室间有钢板或绝缘板相互隔离，以保
证安全；
◆ 柜内抽屉小室的门与断路器或隔离开关的开关操作手柄设有机械联锁，只有手柄在分断位置时门才可以
开启；
◆ MCC 柜的抽屉采用机械三工位机构（包括 200/2mm 抽屉）具有三个位置（分离、试验、连接）；
◆ 采用高可靠性一次接插件；
◆ 材质可选用冷轧板、镀锌板、敷铝锌板。
高 × 宽 × 深（mm）
高度 宽度 深度
2200 600 800/1000
800 800/1000
1000 800/1000
