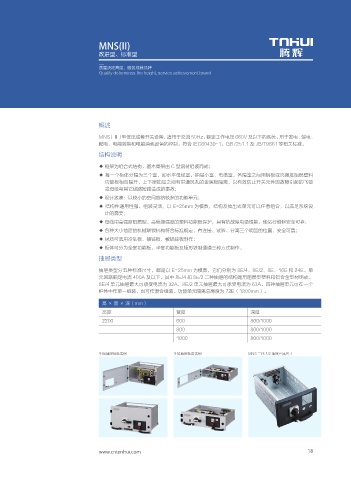

MNS(II)
改进型、标准型

质量决定高度，服务成就品牌
Quality determines the height, service achievement brand

概述

MNS（Ⅱ）型低压成套开关设备，适用于交流 50Hz，额定工作电压 660V 及以下的系统，用于发电、输电、
配电、电能转换和电能消耗设备的控制。符合 IEC60439-1、GB7251.1 及 JB/T9661 等相关标准。
结构说明

◆ 框架为组合式结构，基本骨架由 C 型钢材组装而成；
◆ 每一个柜体分隔为三个室，即水平母线室、抽屉小室、电缆室。各隔室之间用钢板或高强度阻燃塑料
功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧
或母线与其它线路短路造成的事故；
◆ 设计紧凑：以较小的空间容纳较多的功能单元；
◆ 结构件通用性强、组装灵活，以 E=25mm 为模数，结构及抽出式单元可以任意组合，以满足系统设
计的需要；
◆ 母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠；
◆ 各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠；
◆ 材质可选用冷轧板、镀锌板、敷铝锌板制作；
◆ 柜体可分为全套功能板，半套功能板及矩形铁制通道三种方式制作。
抽屉类型

抽屉类型分五种标准尺寸，都是以 E=25mm 为模数，它们分别为 8E/4、8E/2、8E、16E 和 24E。单
元回路额定电流 400A 及以下。其中 8E/4 和 8E/2 二种抽屉的结构是用阻燃型塑料和铝合金型材组成。
8E/4 单元抽屉最大可承受电流为 32A，8E/2 单元抽屉最大可承受电流为 63A。四种抽屉单元可在一个
柜体中作单一组装，也可作混合组装。功能单元隔离总高度为 72E（1800mm）。

高 × 宽 × 深（mm）
高度 宽度 深度
2200 600 800/1000
800 800/1000
1000 800/1000

手摇抽屉组装实例 手拉抽屉装备实例 MNS 二代 1/2 抽屉产品尺寸
