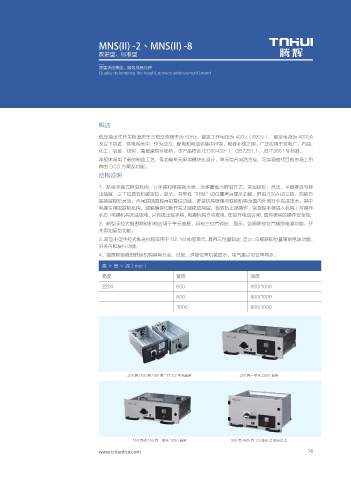

MNS(II) -2、MNS(II) -8
改进型、标准型
质量决定高度，服务成就品牌
Quality determines the height, service achievement brand
概述
低压抽出式开关柜适用于三相交流频率为 50Hz，额定工作电压为 400V（690V），额定电流为 4000A
及以下的发、供电系统中，作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、
化工、冶金、纺织、高层建筑等场所，本产品符合 IEC60439-1、GB7251.1、JB/T9661 等标准。
本柜体采用了新的制造工艺，各功能单元采用模块化设计，单元组合灵活方便，可实现替代目前市场上所
有的 GCS 方案及功能。
结构说明
1、新型手摇式推进机构，分手操和电操两大类。为多圈省力推进方式，实现轻松、灵活、平稳推进与移
出抽屉，三工位具有机械定位、显示，并带有“咔哒”的位置声音提示功能，推进 630A 的三极、四极方
案抽屉轻松灵活；合闸联锁具有再扣复位功能，推进机构原理与联锁机构为国内外同行业先进技术。其中
电操专用的联锁机构，能够确保切断开关才能移动抽屉，有效防止误操作，实现摇手柄进入机构（可操作
状态）电操机构无法取电，只有拔出摇手柄，电操机构方可取电，使空开电动合闸，具有很高的操作安全性；
2、新型手拉式推进联锁机构应用于单元抽屉，具有三位置锁定、显示、合闸联锁位置辅助电源功能，开
关再扣复位功能；
3、新型小型手拉式推进机构应用于1/2、1/4抽屉单元，具有三位置锁定、显示、合闸联锁位置辅助电源功能，
开关再扣复位功能；
4、抽屉新型推进联锁机构具有分离、试验、连接位置机械显示，电气接点与位置同步。
高 × 宽 × 深（mm）
高度 宽度 深度
2200 600 800/1000
800 800/1000
1000 800/1000
200 高 /160 高 /150 高二代 1/2 单元抽屉 200 高一单元 250A 抽屉
150 高或 160 高一单元 125A 抽屉 300 高 /400 高 1.5 单元 /2 单元以上
