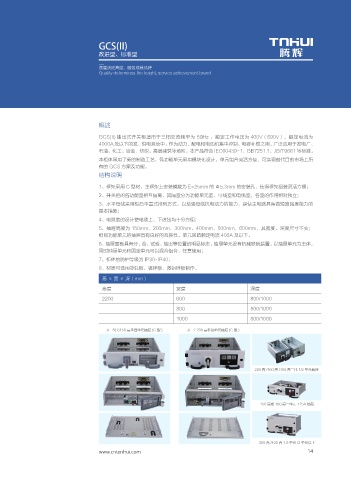

P. 17
GCS(II)
改进型、标准型
质量决定高度，服务成就品牌
Quality determines the height, service achievement brand
概述
GCS(II) 抽出式开关柜适用于三相交流频率为 50Hz ，额定工作电压为 400V（690V），额定电流为
4000A 及以下的发、供电系统中，作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、
石油、化工、冶金、纺织、高层建筑等场所，本产品符合 IEC60439-1、GB7251.1、JB/T9661 等标准。
本柜体采用了新的制造工艺，各功能单元采用模块化设计，单元组合灵活方便，可实现替代目前市场上所
有的 GCS 方案及功能。
结构说明
1、框架采用 C 型材，主框架上安装模数为 E=25mm 的 Φ5.3mm 的安装孔，使得框架组装灵活方便；
2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室，各室的作用相对独立；
3、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的
基本措施；
4、电缆室的设计使电缆上、下进出均十分方便；
5、抽屉高度为 150mm、200mm、300mm、400mm、500mm、600mm，其宽度、深度尺寸不变；
相同功能单元的抽屉具有良好的互换性。单元回路额定电流 400A 及以下。
6、抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体，
同时抽屉单元和固定单元可以混合组合，任意使用；
7、柜体的防护等级为 IP30-IP40；
8、材质可选用冷轧板、镀锌板、敷铝锌板制作。
高 × 宽 × 深（mm）
高度 宽度 深度
2200 600 800/1000
800 800/1000
1000 800/1000
JL-8(T)150 高手摇单元抽屉 (C 型 ) JL-2 200 高手拉单元抽屉 (C 型 )
200 高 /160 高 /150 高二代 1/2 单元抽屉
150 高或 160 高一单元 125A 抽屉
300 高 /400 高 1.5 单元 /2 单元以上
