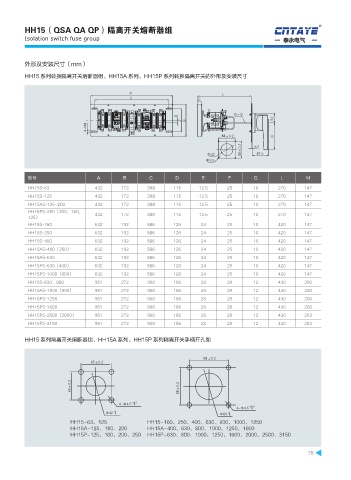

HH15（QSA QA QP）隔离开关熔断器组 R
Isolation switch fuse group 泰永电气
外形及安装尺寸（mm）
HH15 系列转换隔离开关熔断器组、HH15A 系列、HH15P 系列转换隔离开关的外形及安装尺寸
" -
$ '
(f(
&
% #
.
d .
d ŋ
型号 A B C D E F G L M
HH15S-63 432 172 388 115 12.5 25 10 270 147
HH15S-125 432 172 388 115 12.5 25 10 270 147
HH15AS-125~200 432 172 388 115 12.5 25 10 270 147
HH15PS-250（200，160， 432 172 388 115 12.5 25 10 270 147
125）
HH15S-160 632 192 586 126 24 25 10 420 147
HH15S-250 632 192 586 126 24 25 10 420 147
HH15S-400 632 192 586 126 24 25 10 420 147
HH15AS-400（250） 632 192 586 126 24 25 10 420 147
HH15AS-630 632 192 586 126 24 25 10 420 147
HH15PS-630（400） 632 192 586 126 24 25 10 420 147
HH15PS-1000（800） 632 192 586 126 24 25 10 420 147
HH15S-630，800 951 272 908 186 28 28 12 430 200
HH15AS-1000（800） 951 272 908 186 28 28 12 430 200
HH15PS-1250 951 272 908 186 28 28 12 430 200
HH15PS-1600 951 272 908 186 28 28 12 430 200
HH15PS-2500（2000） 951 272 908 186 28 28 12 430 203
HH15PS-3150 951 272 908 186 28 28 12 430 203
HH15 系列隔离开关熔断器组、HH15A 系列、HH15P 系列隔离开关手柄开孔图
d
d
d d
)) ȟ )) ȟ ȟ ȟ ȟ ȟ ȟ
)) " ȟ ȟ )) " ȟ ȟ ȟ ȟ ȟ
)) 1 ȟ ȟ ȟ )) 1 ȟ ȟ ȟ ȟ ȟ ȟ ȟ
