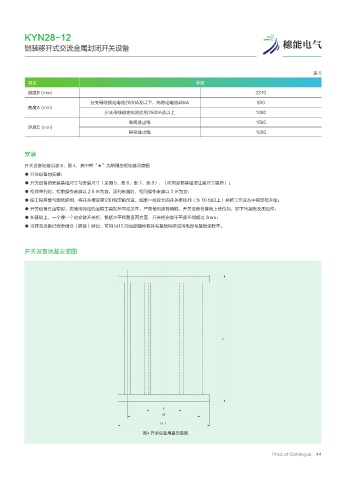

Page 49 - 广州穗能电气有限公司

KYN28-12
铠装移开式交流金属封闭开关设备

表5
项目 参数
高度B (mm) 2370

分支母线额定电流2000A及以下，热稳定电流40kA 800
宽度A (mm)
分支母线额定电流达到2500A及以上 1000
电缆进出线 1500
深度C (mm)
架空进出线 1660

安装

开关设备地基见表 6、图 4，其中带“★”为所用变柜地基示意图
● 开关设备的安装；
● 开关设备的安装基础尺寸与安装尺寸（见图 5、图 6、表 7、表 8），（所用变柜基础请注意尺寸提示）；
● 柜体单列时，柜前操作走廊以 2 5 米为宜，双列布置时，柜间操作走廊以 3 米为宜；
● 按工程需要与图纸标明，将开关柜运至它们特定的位置，如果一排较长的开关柜排列（为 10 台以上）拼柜工作应从中间部位开始；
● 开关设备在运输时，应使用特定的运输工具如吊车或叉车，严禁使用滚筒撬棍，开关设备在基础上就位后，卸下吊装板及固定件；
● 在基础上，一个接—个地安装开关柜，包括水平和垂直两方面，开关柜安装不平度不得超过 2mm；
● 当开关设备已完全组合（拼接）好时，可用 M12 的地脚螺栓将其与基础框架或用电焊与基础架焊牢。

开关设备地基安装图

.

:
/
