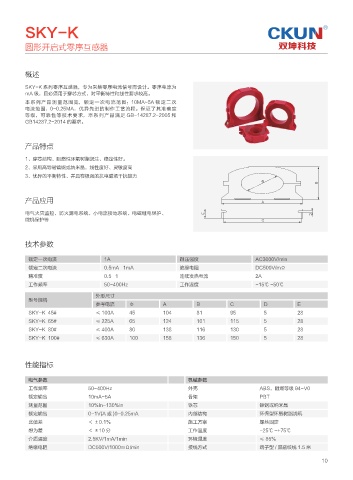

P. 17
SKY-K
圆形开启式零序互感器
概述
SKY-K 系列零序互感器，专为采集零序电流信号而设计。零序电流为
mA 级，且必须用于穿芯方式，对平衡特性和线性要求较高。
本系列产品测量范围宽，额定一次电流范围：10MA~5A 额定二次
电流范围：0~0.25MA，优异先进的制作工艺流程。保证了其准确度
等级，可靠性等技术要求，本系列产品满足 GB-14287.2-2005 和
GB14287.2-2014 的要求。
产品特点
1、穿芯结构、阻燃性环氧树脂浇注、稳定性好。
2、采用高导磁镍钢或纳米晶，线性度好、灵敏度高
3、优异的平衡特性、并具有极强的抗电磁场干扰能力
#
产品应用 "
电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、 & %
微机保护等 $
技术参数
额定一次电流 1A 耐压强度 AC3000V/min
额定二次电流 0.5mA 1mA 绝缘电阻 DC500V/mΩ
精准度 0.5 1 连续发热电流 2A
工作频率 50-400Hz 工作温度 -15℃ -50℃
外形尺寸
型号规格
参考电流 Φ A B C D E
SKY-K 45# ≤ 100A 45 104 81 95 5 28
SKY-K 65# ≤ 225A 65 124 101 115 5 28
SKY-K 80# ≤ 400A 80 138 116 130 5 28
SKY-K 100# ≤ 630A 100 158 136 150 5 28
性能指标
电气参数 机械参数
工作频率 50-400Hz 外壳 ABS，阻燃等级 94-V0
额定输出 10mA-5A 骨架 PBT
测量范围 10%In-130%In 铁芯 镍钢或纳米晶
额定输出 0-1V(A 或 )0-0.25mA 内部结构 环保型环氧树脂浇筑
比值差 ＜ ±0.1% 施工方案 螺丝固定
想为差 ＜ ±10 分 工作温度 -25℃ ~+75℃
介质强度 2.5KV/1mA/1min 环境湿度 ≤ 85%
绝缘电阻 DC500V/1000mΩ/min 接线方式 端子型 / 屏蔽绞线 1.5 米
