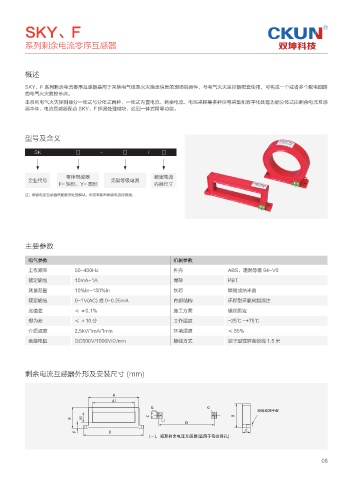

SKY、F

系列剩余电流零序互感器

概述

SKY、F 系列剩余电流零序互感器是用于采集电气线路火灾隐患信息的现场端器件，与电气火灾监控器配套使用，可构成一个或者多个配电回路
的电气火灾监控节点。
本系列电气火灾探测器分一体式与分体式两种，一体式内置电流、剩余电流、电压采样等多种信号采集和数字化处理功能分体式由剩余电流互感
器本体、电流互感器配合 SKY、F 探测处理模块，达到一体式同等功能。

型号及含义

SK □ - □ / □

零序互感器 额定电流
企业代号 壳架等级电流
F- 矩形、Y- 圆形 内径尺寸
注：剩余电流互感器搭配数字处理模块，组成智能型剩余电流探测器。

主要参数

电气参数 机械参数
工作频率 50~400Hz 外壳 ABS，阻燃等级 94-V0
额定输出 10mA~1A 骨架 PBT
测量范围 10%In~130%In 铁芯 镍刚或纳米晶

额定输出 0~1V(AC) 或 0~0.25mA 内部结构 环保型环氧树脂浇注
比值差 ≤ ±0.1% 施工方案 螺丝固定
想为差 ≤ ±10 分 工作温度 -25℃ ~+75℃
介质强度 2.5kV/1mA/1min 环境湿度 ≤ 85%
绝缘电阻 DC500V/1000MΩ/min 接线方式 端子型或屏蔽绞线 1.5 米

剩余电流互感器外形及安装尺寸 (mm)

"
"
( (
࢛ཌࠇ؊ሰ྘
# $ #
#
%
$
' &
၂ aइྙഺჅ׈ੀ޺ۋఖ ൡႨႿଛஆԬ।

08
