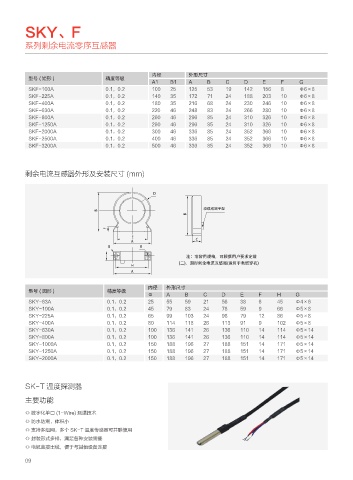

SKY、F

系列剩余电流零序互感器

内径 外形尺寸
型号(矩形) 精度等级
A1 B1 A B C D E F G
SKF-100A 0.1，0.2 100 25 125 53 19 142 156 8 Φ6×8
SKF-225A 0.1，0.2 140 35 172 71 24 188 203 10 Φ6×8
SKF-400A 0.1，0.2 180 35 216 68 24 230 246 10 Φ6×8
SKF-630A 0.1，0.2 220 46 248 83 24 266 280 10 Φ6×8
SKF-800A 0.1，0.2 260 46 296 85 24 310 326 10 Φ6×8
SKF-1250A 0.1，0.2 260 46 296 85 24 310 326 10 Φ6×8
SKF-2000A 0.1，0.2 300 46 336 85 24 352 366 10 Φ6×8
SKF-2500A 0.1，0.2 400 46 336 85 24 352 366 10 Φ6×8
SKF-3200A 0.1，0.2 500 46 336 85 24 352 366 10 Φ6×8

剩余电流互感器外形及安装尺寸 (mm)

%

࢛ཌࠇ؊ሰ྘
#
#

'
&
" $
( (

ᇿğ٤ӈႨܿ۬đॖ۴ऌႨ޼ေ౰קቓ
ؽ aჵྙഺჅ׈ੀ޺ۋఖ ൡႨႿ׈ভԬ।
)
"

内径 外形尺寸
型号(圆形) 精度等级
Φ A B C D E F H G
SKY-63A 0.1，0.2 25 55 59 21 56 38 6 45 Φ4×6
SKY-100A 0.1，0.2 45 79 83 24 78 59 9 66 Φ5×8
SKY-225A 0.1，0.2 65 99 103 24 98 79 12 86 Φ5×8
SKY-400A 0.1，0.2 80 114 118 26 113 91 9 102 Φ5×8
SKY-630A 0.1，0.2 100 136 141 26 136 110 14 114 Φ5×14
SKY-800A 0.1，0.2 100 136 141 26 136 110 14 114 Φ5×14
SKY-1000A 0.1，0.2 150 188 196 27 188 151 14 171 Φ5×14
SKY-1250A 0.1，0.2 150 188 196 27 188 151 14 171 Φ5×14
SKY-2000A 0.1，0.2 150 188 196 27 188 151 14 171 Φ5×14

SK-T 温度探测器

主要功能

◎ 数字化单口 (1-Wire) 测温技术
◎ 防水防潮，体积小
◎ 支持多组网，多个 SK-T 温度传感器可并联使用
◎ 封装形式多样，满足各种安装需要
◎ 电缆直接出线，便于与其他设备连接
09
