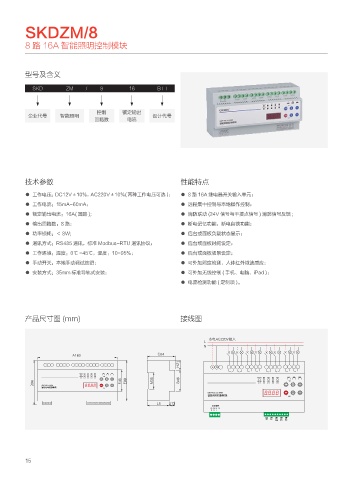

SKDZM/8

8 路 16A 智能照明控制模块

型号及含义

SKD ZM / 8 16 B□

控制 额定输出
企业代号 智能照明 设计代号
回路数 电流

技术参数 性能特点
● 工作电压：DC12V±10%，AC220V±10%( 两种工作电压可选）； ● 8 路 16A 继电器开关输入单元；
● 工作电流：15mA-60mA； ● 远程集中控制与本地操作控制；
● 额定输出电流：16A( 回路 ); ● 消防联动 (24V 信号与干接点信号 ) 消防信号反馈 ;
● 输出回路数：8 路； ● 断电记忆功能，断电自锁功能；

● 功率损耗：＜ 8W; ● 后台或面板负载状态显示；
● 通讯方式：RS485 通讯，标准 Modbus-RTU 通讯协议； ● 后台或面板时间设定；
● 工作环境：温度：0℃ -45℃，湿度：10-95%； ● 后台或面板场景设定；
● 手动开关：本地手动调试按钮； ● 可外加照度检测、人体红外微波感应；
● 安装方式：35mm 标准导轨式安装； ● 可外加无线控制 ( 手机、电脑、iPad )；
● 电流检测功能 ( 定制项 )。

产品尺寸图 (mm) 接线图

ጮ⩡"$ 7ᣑڑ
-
/
" $
) - /
K01-04 K01 K02 K03 K04 䜶㾲 䞀݇ ⓮䶘
K05-08 K05 K06 K07 K08 ࣎ᙦ ଍੧ ପҒ ࢃஅ
७᫈ M4 K01-04 K01 K02 K03 K04
# -( : 䌤㛔 M5 M6 ' & . ( K05-08 K05 K06 K07 K08 Ӥ݅ Ҷڐ 1
అᑟི௚଍҄വڱ ࣎ࣙ व
-( : ગ৥ 1 ӗ 1
అᑟི௚଍҄വڱ ҶҼ
- +
䔈⼷䲎Ძ
7 7
"#
◥ߔ ٵ᩻ ⊴䭞 ㏰㑽 ㏰㑽
ڔᐬ ڔڟ 䒿ڑ 㖀ߔ 䕆䃛 䕆䃛
%$ 7 " # " #
