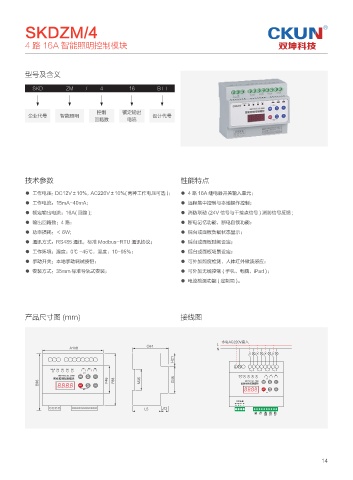

SKDZM/4

4 路 16A 智能照明控制模块

型号及含义

SKD ZM / 4 16 B□

控制 额定输出
企业代号 智能照明 设计代号
回路数 电流

技术参数 性能特点

● 工作电压：DC12V±10%，AC220V±10%( 两种工作电压可选）； ● 4 路 16A 继电器开关输入单元；
● 工作电流：15mA-40mA； ● 远程集中控制与本地操作控制；
● 额定输出电流：16A( 回路 ); ● 消防联动 (24V 信号与干接点信号 ) 消防信号反馈 ;
● 输出回路数：4 路； ● 断电记忆功能，断电自锁功能；
● 功率损耗：＜ 6W; ● 后台或面板负载状态显示；
● 通讯方式：RS485 通讯，标准 Modbus-RTU 通讯协议； ● 后台或面板时间设定；
● 工作环境：温度：0℃ -45℃，湿度：10-95%； ● 后台或面板场景设定；
● 手动开关：本地手动调试按钮； ● 可外加照度检测、人体红外微波感应；
● 安装方式：35mm 标准导轨式安装； ● 可外加无线控制 ( 手机、电脑、iPad )；
● 电流检测功能 ( 定制项 )。

产品尺寸图 (mm) 接线图

ጮ⩡"$ 7ᣑڑ
-
" $ /
)
- /
K01-04 K01 K02 K03 K04 䜶㾲 䞀݇ ⓮䶘
࣎ᙦ
-( : ७᫈ M3 M4 K01-04 K01 K02 K03 K04 ଍੧ ପҒ ࢃஅ
అᑟི௚଍҄വڱ ਆ ( Ҷڐ
# 䌤㛔 M5 व M6 ' ' . అᑟི௚଍҄വڱ Ӥ݅ 1 Ԇ 1
-( :
࣎ࣙ ગ৥ 1 ӗ 1
ҶҼ
䔈⼷䲎Ძ
7 7
"#
- +
◥ߔ ٵ᩻ ⊴䭞 ㏰㑽 ㏰㑽
ڔᐬ ڔڟ 䒿ڑ 㖀ߔ 䕆䃛 䕆䃛
%$ 7 " # " #
