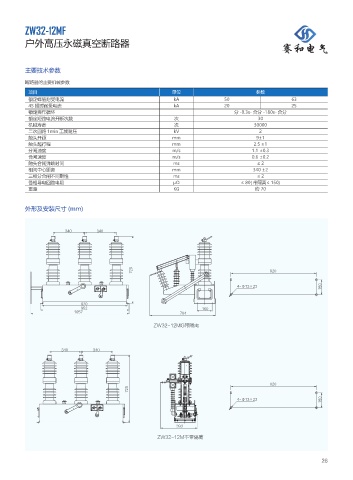

ZW32-12MF

户外高压永磁真空断路器

主要技术参数

断路器的主要机械参数
项目 单位 参数
额定蜂值耐受电流 kA 50 63
4S 短时耐受电流 kA 20 25
额定操作循环 分 -0.3s- 合分 -180s- 合分
额定短路电流开断次数 次 30
机械寿命 次 30000
二次回路 1min 工频耐压 kV 2
触头开距 mm 9±1
触头超行程 mm 2.5 ±1
分闸速度 m/s 1.1 ±0.3
合闸速度 m/s 0.6 ±0.2
触头合闸弹跳时间 ms ≤2
相间中心距离 mm 340 ±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤ 80( 带隔离≤ 150)
重量 KG 约 70

外形及安装尺寸 (mm)

Ÿ f

;8 .(ፓ䯁⻨

Ÿ f

;8 .̺ፓ䯁⻨

26
