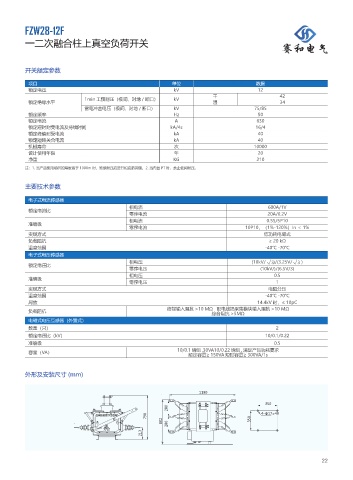

P. 27
FZW28-12F
一二次融合柱上真空负荷开关
开关额定参数
项目 单位 数据
额定电压 kV 12
干 42
1min 工频耐压（极间、对地 / 断口） kV
额定绝缘水平 湿 34
雷电冲击电压（极间、对地 / 断口） kV 75/85
额定频率 Hz 50
额定电流 A 630
额定短时耐受电流及持续时间 kA/4s 16/4
额定峰值耐受电流 kA 40
额定短路关合电流 kA 40
机械寿命 次 10000
设计使用年限 年 20
净重 KG 210
注：1. 当产品使用场所的海拔高于 1000m 时，绝缘耐压应进行相应的调整。2. 当内置 PT 时，禁止极间耐压。
主要技术参数
电子式电流传感器
相电流 600A/1V
额定电流比
零序电流 20A/0.2V
相电流 0.5S/5P10
准确级
零序电流 10P10，（1%-120%）In ＜ 1%
实现方式 低功耗电磁式
负载阻抗 ≥ 20 kΩ
温度范围 -40℃ -70℃
电子式电压传感器
相电压 (10kV/ )/(3.25V/ )
√ 3
√ 3
额定电压比
零序电压 (10kV/)/(6.5V/3)
相电压 0.5
准确级
零序电压 1
实现方式 电阻分压
温度范围 -40℃ -70℃
局放 14.4kV 时，≤ 10pC
终端输入阻抗 >10 MΩ 配电线损采集模块输入阻抗 >10 MΩ
负载阻抗
综合阻抗 >5MΩ
电磁式电压互感器（外置式）
数量（只） 2
额定电压比（kV） 10/0.1/0.22
准确级 0.5
容量（VA） 10/0.1 绕组 ,30VA10/0.22 绕组 , 满足产品功耗要求
额定容量≥ 150VA 短时容量≥ 300VA/1s
外形及安装尺寸 (mm)
33;2
572
4:2
9;2
୮䵞୴ࠎ㡣ᦱ୮䵞 6/ƚ39¸62
:24 4:2 572
६ ୮
435
22
