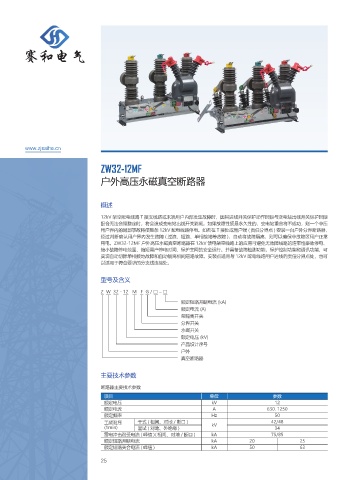

ZW32-12MF
户外高压永磁真空断路器
概述
12kV 架空配电线路 T 接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限
配合无法合理整定时，将会造成变电站出线开关跳闸。如果故障性质是永久性的，变电站重合将不成功，则一个中压
用户界内的局部亊故将使整条 12kV 配电线路停电。如若在 T 接处或用户端 ( 责任分界点 ) 安装一台户外分界断路器，
经过判断确认用户界内发生故障 ( 过流、短路、单相接地等故障 )，自动将故障隔离，则可以确保非故障区用户正常
用电。ZW32-12MF 户外高压永磁真空断路器在 12kV 馈电架空线路上的应用可避免无故障线路的连带性亊故停电、
缩小故障停电范围、缩短用户停电时间、保护主网的安全运行。并具备故障检测功能，保护控制功能和通讯功能，可
实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用与 12kV 配电线路用户进线的责任分界点处，也可
以适用于符合要求的分支线连接处。
型号及含义
Z W 32 - 12 M F G / □-□
额定短路开断电流 (kA)
额定电流 (A)
带隔离开关
分界开关
永磁开关
额定电压 (kV)
产品设计序号
户外
真空断路器
主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630. 1250
额定频率 Hz 50
工频耐压 干式 ( 相间、对地 / 断口 ) kV 42/48
(1min) 湿试 ( 对地、外绝缘 ) 34
雷电冲击耐受电流 ( 峰值 )( 相间、对地 / 断口 ) kA 75/85
额定短路开断电流 kA 20 25
额定短路关合电流 ( 峰值 ) kA 50 63
25
