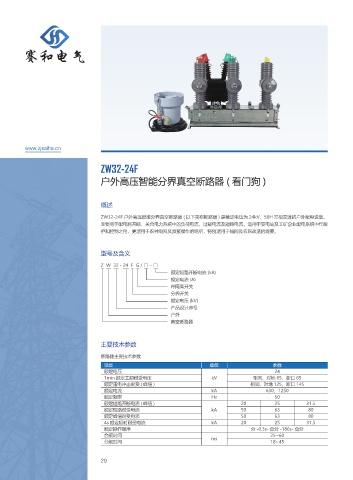

ZW32-24F

户外高压智能分界真空断路器 ( 看门狗 )

概述

ZW32-24F 户外高压智能分界真空断路器 ( 以下简称断路器 ) 是额定电压为 24kV，50H 三相交流的户外配电设备。
主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保
护和控制之用，更适用于农村电网及频繁操作的场所，特别适用于城网及农网改造的需要。

型号及含义

Z W 32 - 24 F G / □-□
额定短路开断电流 (kA)
额定电流 (A)
带隔离开关
分界开关
额定电压 (kV)
产品设计序号
户外
真空断路器

主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 24
1min 额定工频耐受电压 kV 相间、对地 65，断口 65
额定雷电冲击耐受 ( 峰值 ) 相间、对地 125，断口 145
额定电流 kA 630、1250
额定频率 Hz 50
额定短路开断电流 ( 峰值 ) 20 25 31.5
额定短路耐受电流 kA 50 63 80
额定峰值耐受电流 50 63 80
4s 额定短时耐受电流 kA 20 25 31.5
额定操作顺序 分 -0.3s- 合分 -180s- 合分
合闸时间 ms 25~60
分闸时间 18~45
