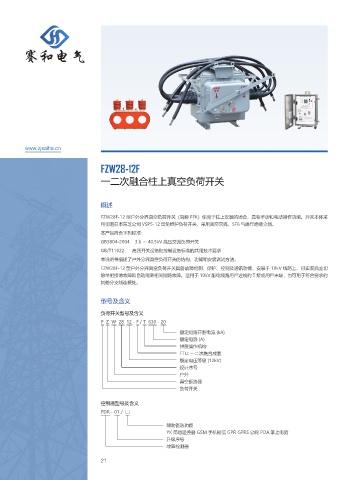

FZW28-12F
一二次融合柱上真空负荷开关
概述
FZW28F-12 型户外分界真空负荷开关（简称 FFK）使用于柱上安装的场合，具有手动和电动操作功能。开关本体采
用引进日本东芝公司 VSP5-12 型免维护负荷开关，采用真空灭弧、SF6 气体作绝缘介质。
本产品符合下列标准：
GB3804-2004 3.6 ～ 40.5kV 高压交流负荷开关
GB/T11022 高压开关设备和控制设备标准的共用技术要求
本说明书描述了户外分界真空负荷开关的结构、功能和安装调试方法。
FZW28F-12 型户外分界真空负荷开关具备故障检测、保护、控制及通讯功能，安装于 10kV 线路上，可实现自主切
除单相接地故障和自动隔离相间短路故障。适用于 10kV 配电线路用户进线的 T 接或用户末端，也可用于符合要求的
其他分支线连接处。
型号及含义
负荷开关型号及含义
F Z W 28 12 - F / T 630 - 20
额定短路开断电流 (kA)
额定电流 (A)
弹簧操作机构
FTU: 一二次融合成套
额定电压等级 (12kV)
设计序号
户外
真空断路器
负荷开关
控制器型号及含义
FDR - 01 / □
辅助备选功能
YK 简易遥控器 GSM 手机短信 GPR GPRS 公网 PDA 掌上电脑
升级序号
故障检测器
21
