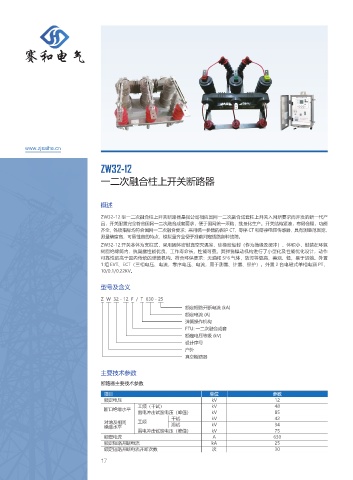

ZW32-12
一二次融合柱上开关断路器
概述
ZW32-12 型一二次融合柱上开关断路器是我公司相应国网一二次融合成套柱上开关入网新要求而开发的新一代产
品，开关配置完全符合国网一二次融合成套要求，便于国网统一采购，批量化生产。开关结构紧凑，布局合理，功能
齐全，各项指标均符合国网一二次融合要求；采用统一参数的保护 CT、零序 CT 和零序电压传感器，具有测量范围宽，
测量精度高，可靠性高的特点，模拟量齐全便于准确判定线路各种故障。
ZW32-12 开关本体为支柱式，采用固体密封真空灭弧室，硅橡胶包封（作为绝缘及缓冲），体积小，封装在环氧
树脂绝缘筒内，抗凝露性能优良，工作寿命长，性能可靠。其弹簧操动机构进行了小型化及性能优化设计，动作
可靠性远高于国内传统的弹簧机构。符合环保要求：无油和 SF6 气体，防污等级高，美观、轻，易于运输。外置
1 组 EVT、ECT（三相电压、电流，零序电压、电流，用于测量、计量、保护）。外置 2 台电磁式单相电源 PT，
10/0.1/0.22KV。
型号及含义
Z W 32 - 12 F / T 630 - 25
额定短路开断电流 (kA)
额定电流 (A)
弹簧操作机构
FTU: 一二次融合成套
额定电压等级 (kV)
设计序号
户外
真空断路器
主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 kV 12
工频（干试） kV 48
断口绝缘水平
雷电冲击试验电压（峰值） kV 85
干试 kV 42
对地及相间 工频 湿试 kV 34
绝缘水平
雷电冲击试验电压（峰值） kV 75
额定电流 A 630
额定短路开断电流 kA 25
额定短路开断电流开断次数 次 30
17
