CD-CMC密集型母线槽系列 CD-CMC密集型母线槽系列

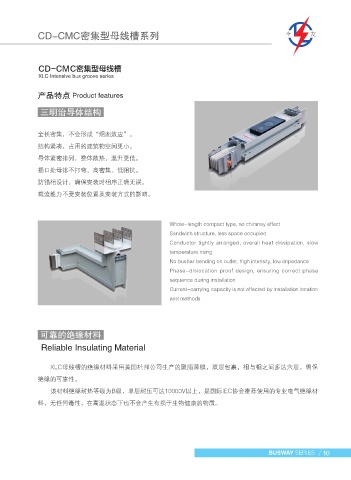

CD-CMC密集型母线槽
XLC Intensive bus groove series CD-CMC密集型母线槽
XLC Intensive bus groove series
系统概述 System overview
产品特点 Product features

三明治导体结构

全长密集，不会形成“烟囱效应”。

结构紧凑，占用的建筑物空间更小。
导体紧密排列，整体散热，温升更低。

插口处母排不打弯，高密集、低阻抗。
防错相设计，确保安装时相序正确无误。

载流能力不受安装位置及安装方式的影响。

Whole-length compact type, no chimney effect
Sandwich structure, less space occupied
Conductor tightly arranged, overall heat dissipation, slow
temperature rising
No busbar bending on outlet, high intensity, low impedance
Phase-dislocation proof design, ensuring correct phase
sequence during installation
Current-carrying capacity is not affected by installation location
and methods

可靠的绝缘材料

Figure 3-1 Overview of busbar trunking systems Reliable Insulating Material

1、变压器连接单元 Transformer Connection Unit
XLC母线槽的绝缘材料采用美国杜邦公司生产的聚脂薄膜，双层包裹，相与相之间多达六层，确保
2、连接器 Joint
3、直接线段母线 Straight Length Busway 绝缘的可靠性。
4、水平弯头 Flatwise Elbow 该材料绝缘耐热等级为B级，单层耐压可达10000V以上，是国际IEC协会推荐使用的专业电气绝缘材
5、垂直弯头 Edgewise Elbow 料，无任何毒性，在高温状态下也不会产生有损于生物健康的物质。
6、Z型垂直弯头 Z Type Edgewise Elbow

7、异型弯头 Nonstandard Elbow
8、插接箱 Plug-in Box
9、弹性支撑器 Spring Hanger
