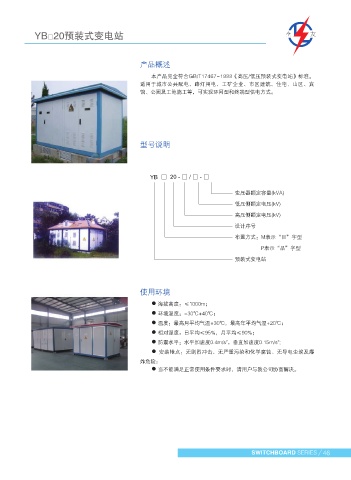

JXF系列照明配电箱 YB□20预装式变电站

JXF-M1(M2)系列照明配电箱 产品概述

本产品完全符合GB/T17467-1988《高压/低压预装式变电站》标准。
用途
适用于城市公共配电、路灯用电、工矿企业、市区建筑、住宅、山区、宾
广泛用于电厂、变电站、工厂、学校、及其它建筑物，为照明设备、电 馆、公园及工地施工等，可实现环网型和终端型供电方式。
机、插座等配电，并提供过载、短路、漏电保护。
特点

标准化设计、生产，相同产品可全部互换；壳体由冷轧钢板制作，固定
平盖、带金属操作窗；表面喷塑。坚实、美观。配置ABB、Schneider或国
产优质MCB、RCBO模数化元件，100A进线端子（定制）。安装方式；户 型号说明
内的明装、暗装。暗装箱体采用独特的抽出设计，其盖子与箱体可轻易调节
40mm。
安全条例GB7251.3
YB □ 20 - □ / □ - □

变压器额定容量(kVA)

JXF-ACM、ACP系列照明配电箱 低压侧额定电压(kV)
高压侧额定电压(kV)
JXF系列中的ACM及ACP系列单相配电箱采用ABB公司原厂外壳制作，箱内配有中性母排端、接地母排端及DIN导轨，
设计序号
可配合ABB System proM终端保护装置。箱体备有6种标准规格，分别为8位、10位、13位、16位、20位及23位，每一单极
开关各占一位。 布置方式：M表示“目”字型
ACM系列单相配电箱分有挂墙式安装（明箱）及嵌墙式安装（暗箱）两种。全金属外壳，表面采用RAL 7035灰白色环 P表示“品”字型
氧树脂静电喷涂，平盖式的设计及暗装门盖螺丝，在不同的安装环境均能显得高雅大方。
预装式变电站
ACP系列单相配电箱嵌墙式安装（暗箱），为金属箱底座，箱盖采用优质塑料模压制成，标准的塑料面盖颜色为RAL
7035灰白色配茶色透明塑料活门盖。除标准颜色外，塑料面盖颜色更可按不同的室内家居设计颜色所需而提供。
单相配电箱（ACM系列、ACP系列）
使用环境
型号说明
● 海拔高度：≤1000m；
ACM 08 SNB ● 环境温度：-30℃+40℃；

● 温度：最高月平均气温+30℃，最高年平均气温+20℃；
安装方式：
SNB-挂墙式（明装） ● 相对湿度：日平均≤95%，月平均≤90%；
FNB-嵌墙式（暗装） ● 防震水平：水平加速度0.4m/s ，垂直加速度0.15m/s ;
2
2
单相位数：8、10、13、16、 ● 安装地点：无剧烈冲击、无严重污染和化学腐蚀、无导电尘埃及爆
20、23
炸危险；
设计代号
● 当不能满足正常使用条件要求时，请用户与我公司协商解决。
