P. 53

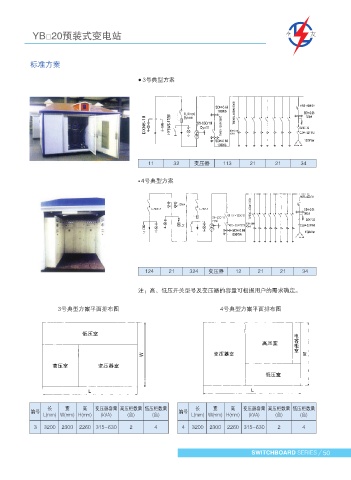

YB□20预装式变电站 YB□20预装式变电站
标准方案 标准方案
● 1号典型方案 ● 3号典型方案
11 32 变压器 113 21 21 34
11 324 变压器 113 22 34
● 4号典型方案
● 2号典型方案
12 21 32 变压器 12 22 3 124 21 324 变压器 12 21 21 34
注：高、低压开关型号及变压器的容量可根据用户的需求确定。 注：高、低压开关型号及变压器的容量可根据用户的需求确定。
3号典型方案平面排布图 4号典型方案平面排布图
1号典型方案平面排布图 2号典型方案平面排布图
长 宽 高 变压器容量 高压柜数量 低压柜数量 长 宽 高 变压器容量 高压柜数量 低压柜数量
长 宽 高 变压器容量 高压柜数量 低压柜数量 长 宽 高 变压器容量 高压柜数量 低压柜数量 编号 编号
编号 编号 L(mm) W(mm) H(mm) (kVA) (台) (台) L(mm) W(mm) H(mm) (kVA) (台) (台)
L(mm) W(mm) H(mm) (kVA) (台) (台) L(mm) W(mm) H(mm) (kVA) (台) (台)
3 3200 2300 2260 315-630 2 4 4 3200 2300 2260 315-630 2 4
1 3200 2300 2260 315-630 2 3 2 3900 2000 2260 315-630 3 3
