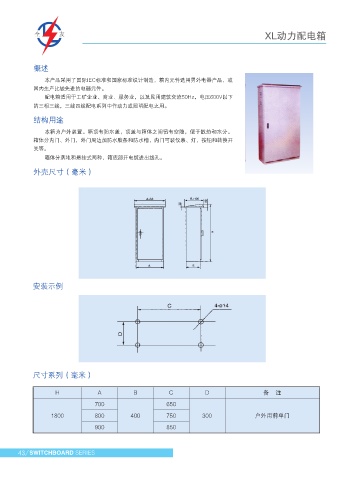

XL动力配电箱 JXF系列配电箱
概述
概述
本产品采用了国际IEC标准和国家标准设计制造，箱内元件选用男外电器产品，或
国内生产比较先进的电器元件。 本产品采用了国际IEC标准和国家标准设计制造的新型动力配电箱，此
配电箱适用于工矿企业、商业、服务业，以及民用建筑交流50Hz，电压600V以下 产品选用国外电器元件，或国内生产比较先进的电器元件。
的三相三线，三线四线配电系列中作动力或照明配电之用。 配电箱广泛用于电厂、变电站、工厂、学校、及其它建筑物，为照明设
备、电机启动、电机保护、电机插座等配电之用。并提供过载、短路漏电保
结构用途 护。
本箱为户外装置。箱顶有防水盖，顶盖与箱体之间留有空隙，便于散热和水分。
箱体分内门、外门，外门周边加防水胶条和防水槽，内门可装仪表、灯、按钮和转换开
关等。
箱体分落地和悬挂式两种，箱底部开电缆进出线孔。 产品型号含义
外壳尺寸（毫米）
JXF M1 R
A B C D
A配电箱型号：JXF系列
B配电箱代号
照明箱代号： M1 ACM ACP SDB 事故投入箱代号：TD
光控箱代号： GK 检修箱代号： J
远控箱代号： YK 变压器箱代号： B
时控箱代号： SK 应急电源箱代号：JJ
事故切换箱代号：QA QD 逆变器箱代号： N
事故投入箱代号：TA 开关盒代号： K
安装示例
插座箱代号： C 按钮盒代号： A
密闭开关盒代号：MK 密闭插座盒代号：MC
C安装方式
R：暗装
无R：明装，或者可户内外明装、暗装的通用壳体
D配置代号（依据实际情况定）
产品结构
尺寸系列（毫米） 本动力配电箱（柜）系封闭式，外壳一般采用冷轧钢板焊接而成，也
可用型材组装而成，箱内左右侧壁上可焊电器元件安装立柱，可也用整块安
H A B C D 备 注 装板，采用标准化设计生产，相同产品可全部互换，表面喷塑，采用固定平
整，也可全序号操作，以上可用电压、电流表指示灯测量及测和用按钮进行
700 650
操作；开门即可检测设备，也可手用双底板，使人员不可直接触导电体，确
1800 800 400 750 300 户外用前单门 保安全。
900 850
