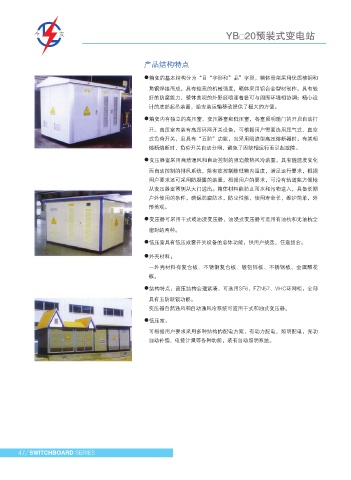

YB□20预装式变电站 YB□20预装式变电站

产品结构特点 产品结构图

●箱变的基本结构分为“目“字形和”品”字形，箱体骨架采用优质槽钢和
● 结构1
角钢焊接而成，具有较高的机械强度，箱体采用铝合金型材制作，具有较
好的防腐能力，整体美观的外形经喷漆着色可与周围环境相协调；精心设 欧变外形尺寸 变压器 低压室 高压室
型号 结构1 容量 低压柜 可应用的低压 低压柜 可应用的高压
计的底部起吊装置，给安装运输移动提供了极大的方便。 （宽×深） (KVA) (宽×深×高) 标准方案 (宽×深×高) 标准方案

●箱变内有独立的高压室、变压器室和低压室，各室照明随门的开启自动打 3000×2000 200-315
YBP1 3000×600×1800 DZ1.DZ2 1000×940×1600 GZ1.GZ4
开。高压室内装有高压环网开关设备，可根据用户需要选用压气式、真空 3200×2300 400-630
式负荷开关，且具有“五防”功能，当采用限流型高压熔断器时，有某相
熔断熔断时，负荷开关自动分闸，避免了因缺相运行而引起故障。 YBP2 3200×2300 200-630 2800×600×1800 DZ3.DX4 1000×940×1600 GZ1.GZ4

●变压器室采用自然通风和自动控制的强迫散热风冷装置，具有随温度变化
而自动控制的排风系统，能有效控制降低箱内温度，满足运行要求，根据 YBP3 4000×2300 400-630 3600×600×1800 DZ3.DX4 1500×940×1600 GZ3.
用户要求还可采用防凝露的装置，根据用户的要求，可沿有轨道能方便地
从变压器室两侧从大门进出。箱体材料能防止雨水和污物进入，具备长期
YBP4 4900×2300 400-630 4400×600×1800 DZ3.DX4 2300×940×1600 GZ3.GZ4
户外使用的条件，确保防腐防水，防尘性能，使用寿命长，维护简单，外
形美观。
●变压器可采用干式或油浸变压器，油浸式变压器可选用有油枕和无油枕全 ● 结构2

密封的两种。 变压器 低压室 高压室
欧变外形尺寸
型号 结构2 容量 低压柜 可应用的低压 低压柜 可应用的高压
●低压室具有低压成套开关设备的总体功能，供用户挑选，任意组合。 （宽×深）
(KVA) (宽×深×高) 标准方案 (宽×深×高) 标准方案
●外壳材料： 3900×2000 2000×600×1800 DZ1.DZ2 1800×940×1600 GZ2.GZ3
GZ4
YBP5 800
一外壳材料有复合板、不锈钢复合板、镀铝锌板、不锈钢板、金属雕花
4700×2000 2800×600×1800 DZ3.DX4 2300×940×1600 GZ5.GZ6
板。
GZ2.GZ3
4000×2400 2000×600×1800 DZ1.DZ2 1800×940×1600
●结构特点：高压结构合理紧凑，可选用SF6、FZN57、VHC环网柜，全部 GZ4
YBP6 1000
具有五防联锁功能。 4700×2400 2800×600×1800 DZ3.DX4 2300×940×1600 GZ5.GZ6
变压器自然通风和自动通风冷系统可适用干式和油式变压器。 GZ2.GZ3
400×2500 2000×600×1800 DZ1.DZ2 1800×940×1600 GZ4
●低压室： YBP7 1250
4700×2500 2800×600×1800 DZ3.DX4 2300×940×1600 GZ5.GZ6
可根据用户要求采用多种结构的配电方案，有动力配电，照明配电，无功
自动补偿，电能计量等各种功能，装有自动照明系统。

47 SWITCHBOARD SERIES SWITCHBOARD SERIES 48
