MNS低压抽出式开关柜 MNS低压抽出式开关柜
6.2 多功能分隔板
在抽出式开关柜或抽出式和固定式混装的柜中，分支
母线(直角L型段50x30x5[mm])安装在绝缘材料制成的多功
能分隔板中。同母线一起，不加隔板就能达到抗电击(IP20)
的防护等级。
多功能分隔板有隔离故障电弧的性能，并作为装置小
室和母线小室之间的隔离。

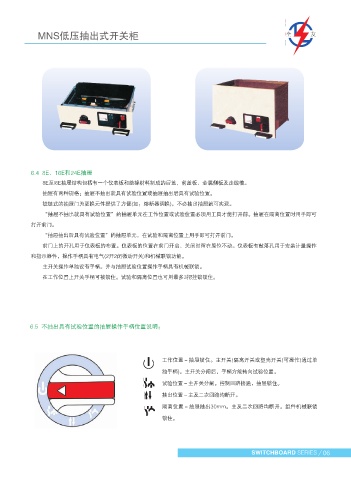

6.4 8E、16E和24E抽屉
8E至l6E抽屉结构包括有一个仪表板和绝缘材料制成的后盖，前盖板、金属侧板及走线槽。
抽屉有两种规格：抽屉不抽出就具有试验位置或抽屉抽出后具有试验位置。
铰链式的抽屉门为更换元件提供了方便(如：熔断器调换)，不必抽出抽屉就可实现。
“抽屉不抽出就具有试验位置”的抽屉单元在工作位置或试验位置必须用工具才能打开前。抽屉在隔离位置时用手即可
(L型)分支母线
多功能分隔板中的支母线 打开前门。
“抽屉抽出后具有试验位置”的抽屉单元，在试验和隔离位置上用手即可打开前门。
前门上的开孔用于仪表板的布置。仪表板的位置在前门开启、关闭时留在原位不动。仪表板有敲落孔用于安装计量操作
和指示器件，操作手柄具有电气(2开2闭微动开关)和机械联锁功能。
主开关操作单独设有手柄。并与抽屉试验位置操作手柄具有机械联锁。
在工作位置上开关手柄可被锁住。试验和隔离位置也可用最多3把挂锁锁住。
6.5 不抽出具有试验位置的抽屉操作手柄位置说明：
6.3 开关手柄位置说明
工作位置－抽屉锁住。主开关(隔离开关或塑壳开关)可操作(通过单
工作位置－主开关合闸、抽屉锁定。
独手柄)。主开关分闸后，手柄方能转向试验位置。
主开关分闸－主回路断开、控制回路断开、抽屉锁定。
试验位置－主开关分闸，控制回路接通，抽屉锁定。 试验位置－主开关分闸。控制回路接通，抽屉锁住。
抽出位置－主回路和控制回路均断开。 抽出位置－主及二次回路均断开。
隔离位置－抽出30mm距离，主回路及控制回路均断开，抽屉锁 隔离位置－抽屉抽出30mm。主及二次回路均断开。组件机械联锁
定。操作手柄向里按动以后，方能从 位置转向 位置，操作手 锁住。
柄上可给主开关分闸、试验、隔离三位置加挂锁，作为安全保护，
最多可加3把锁。
