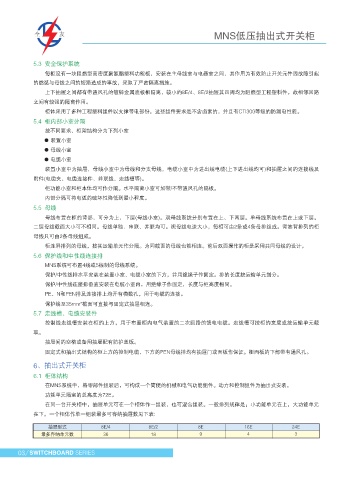

MNS低压抽出式开关柜 MNS低压抽出式开关柜
5.3 安全保护系统
每柜设有一块阻燃型高密度聚氨酯塑料功能板,安装在主母线室与电器室之间,其作用为有效防止开关元件因故障引起 开关柜的深度有600mm(MCC单面操作柜)和1000mm(PC和MCC双面操作柜)二种,建议PC和MCC分开排列使用。
的燃弧与母线之间的短路造成的事故,采取了严密隔离措施。 当PC与MCC二种开关柜排列时,则将单面操作的MCC加深到1000mm。
上下抽屉之间都有带通风孔的镀锌金属底板相隔离,较小的8E/4、8E/2抽屉其四周均为阻燃型工程塑料件,故相邻回路 电缆后出线MCC柜宽度可为600mm,深度为l000mm。
之间有较强的隔离作用。
功能单元抽出操作时,柜的主电源不必切断,抽屉结构己通过抽出/插入的型式试验。
柜体采用了多种工程塑料组件以支撑带电部份,这些组件要求是不含卤素的,并且有CTl300等级的防漏电性能。
在相邻抽屉单元不断电情况下操作抽屉插入/抽出,不会发生触电的危险。
5.4 柜内部小室分隔
按不同要求、柜架结构分为下列小室
● 装置小室
● 母线小室
● 电缆小室
装置小室中为抽屉,母线小室中为母线和分支母线,电缆小室中为进出线电缆(上下进出线均可)和抽屉之间的连接线及
附件(电缆夹、电缆连接件、并联线、走线槽等)。
柜功能小室和柜本体均可作分隔。水平隔离小室可加带/不带通风孔的隔板。
内部分隔可将电弧的破坏性降低到最小程度。
5.5 母线
母线布置在柜的背部,可分为上、下层(母线小室)。双母线系统分别布置在上、下两层。单母线系统布置在上或下层。
二层母线截面大小可不相同。母线单独、串联、并联均可。视母线电流大小,每相可由2条或4条母排组成。背靠背排列的柜
母线只可由2条母线组成。
柜连屏排列的母线,按其运输单元作分隔。为同截面的母线也能相连。前后双面操作的柜是采用共同母线的设计。
5.6 保护线和中性线连接排
MNS系统可布置4线或5线制的母线系统。
保护/中性线排水平安装在装置小室、电缆小室的下方,并用绝缘子作固定。排的长度按运输单元划分。
保护/中性线连接排垂直安装在电缆小室内,用绝缘子作固定,长度与柜高度相同。
PE、N和PEN排及连接排上均开有模数孔,用于电缆的连接。
2
保护线至35mm 截面可直接与固定式抽屉相连。
5.7 走线槽、电缆安装件
控制线走线槽安装在柜的上方,用于布置柜内电气装置的二次回路的馈电电缆。走线槽可按柜的宽度或按运输单元截
取。
抽屉间的空格或备用抽屉配有防护盖板。
固定式和抽出式结构的柜上方的控制电缆、下方的PEN母线排均有抽屉门或面板作保证。柜面板的下部带有通风孔。
6、抽出式开关柜
6.1 柜体结构
在MNS系统中,将零部件组装后,可构成一个简便的机械和电气功能组件。动力和控制组件为抽出式安装。
功能单元隔室的总高度为72E。
在同一台开关柜中,抽屉单元可在一个柜体作一组装,也可混合组装。一般排列规律是:小功能单元在上,大功能单元
在下。一个柜体作单一组装最多可容纳抽屉数见下表:
抽屉型式 8E/4 8E/2 8E 16E 24E
最多容纳单元数 36 18 9 4 3
